सरल पूर्व अनुसूचित जाति / यूपीसी 9/125 एकल मोड फाइबर ऑप्टिक
पिगटेल - 0.9 मिमी पीवीसी जैकेट
उत्पाद वर्णन
विशेषताएं

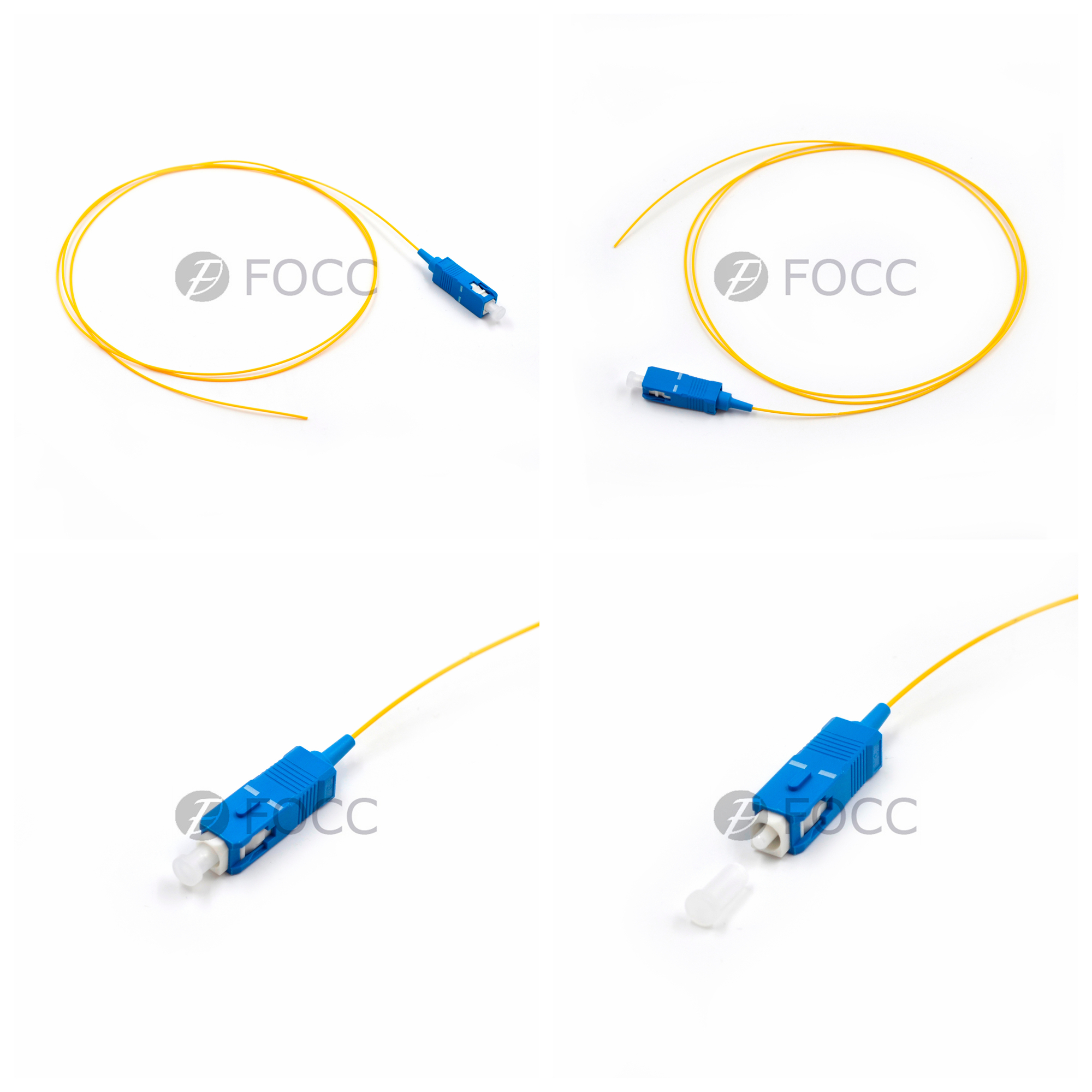

सिम प्लेक्स एससी / यूपीसी 9/125 सिंगल मोड फाइबर ऑप्टिक पिगटेल
पिगेल फाइबर को नंगे फाइबर भी कहा जाता है। पिगटेल के एक छोर पर एक फाइबर कनेक्टर होता है, और फाइबर कोर का अंत दूसरी छोर पर टूट जाता है। फाइबर कनेक्टर का एक छोर उपकरण को जोड़ने के लिए प्रयोग किया जाता है, और फाइबर कोर के अंत को अन्य फाइबर कोर से तोड़ दिया जाता है। न्यूनतम प्रविष्टि हानि के लिए सिर एक साथ वेल्डेड होते हैं। पिगेटेल और कूदने वालों की संरचना बहुत समान है। सरल शब्दों में, कूदने वाले मध्य में दो पगेटेल कट जाते हैं। एससी प्रकार के पिगटेल कनेक्टर में एक आयताकार आवास है और फिक्सिंग विधि एक प्लग-एंड-पिन लोच प्रकार है, जिसमें उच्च तापमान प्रतिरोध, सुविधाजनक संचालन और छोटे नुकसान में उतार-चढ़ाव के फायदे हैं।
तकनीकी विनिर्देश
कनेक्टर ए | अनुसूचित जाति | कनेक्टर बी | असमाप्त |
फाइबर मोड | 9 / 125μm | फाइबर प्रकार | सिंप्लेक्स |
पोलिश | UPC | केबल व्यास | 0.9 मिमी |
जैकेट सामग्री | पीवीसी | जैकेट रंग | पीला |
वेवलेंथ | 1310nm / 1550nm | सहनशीलता | > 1000 टाइम्स |
निविष्टी की हानि | ≤0.3dB | परस्पर | ≤0.2dB |
हारकर लौटा | ≥50dB | कंपन | ≤0.2dB |
परिचालन तापमान | -40 ~ 75 डिग्री सेल्सियस | भंडारण तापमान | -45 ~ 85 डिग्री सेल्सियस |
उत्पाद हाइलाइट्स
विभिन्न उपकरणों में अनुप्रयोगों की एक किस्म
वी ऑप्टिकल फाइबर संचार प्रणाली
वी फाइबर एक्सेस नेटवर्क
वी ऑप्टिकल फाइबर डेटा संचरण उपकरण
वी फाइबर सीएटीवी
वी लैन (लैन)
वी परीक्षण उपकरण
वी ऑप्टिकल फाइबर सेंसर
वी धारावाहिक सर्वर
फाइबर ऑप्टिक पिगटेल - स्प्लिसिंग के लिए आदर्श
उन्नत पीसने वाली तकनीक और पीसने के उपकरण को यह सुनिश्चित करने के लिए अपनाया जाता है कि कोर में कोई ऑफसेट नहीं है, कोई खरोंच नहीं है, कोई ऑप्टिकल फाइबर साग नहीं है, और अंत सतह की वर्दी वक्रता त्रिज्या है।
फाइबर ऑप्टिक पिगटेल स्प्लिसिंग के लिए दो महत्वपूर्ण तरीके
फाइबर ऑप्टिक पिगटेल असेंबली का उपयोग संलयन या यांत्रिक विभाजन के माध्यम से फाइबर ऑप्टिक केबल्स को समाप्त करने में किया जाता है।
पिगेटेल का उपयोग
1. पिगटेल उपयोग के दौरान जितना संभव हो सके लूप से बचाता है, जो संचरण के दौरान ऑप्टिकल सिग्नल के क्षीणन को कम कर सकता है।
2. पिगटेल से जुड़े ऑप्टिकल मॉड्यूल को पिगटेल फाइबर से मेल खाना चाहिए। शॉर्टवेव ऑप्टिकल मॉड्यूल को मल्टीमोड पिगटेल से जोड़ा जाना चाहिए। डेटा ट्रांसमिशन की सटीकता सुनिश्चित करने के लिए लांगवेव ऑप्टिकल मॉड्यूल को सिंगलोड जम्पर से जोड़ा जाना चाहिए।
3. पिगटेल कनेक्टर को साफ रखा जाना चाहिए। उपयोग के बाद, कनेक्टर को तेल, धूल और यांत्रिक क्षति को रोकने के लिए सुरक्षात्मक आस्तीन के साथ संरक्षित और मुहर लगाया जाना चाहिए।
4, उपयोग करने से पहले, पूंछ फाइबर सिरेमिक फेर्रू और फेर्रू एंड फेस फेस कपास को शराब के साथ साफ किया जाना चाहिए।
5. जब मानव निर्मित या अन्य कारकों के कारण पिगटेल को नुकसान होता है, तो समय पर क्षतिग्रस्त जम्पर को प्रतिस्थापित करें।
