A आरपार केबलअपने डेस्क पर भूमि ऑर्डर करें। असली सवाल यह नहीं है कि तकनीक अप्रचलित है या नहीं, बल्कि सवाल यह है कि क्या आप वास्तविक परिनियोजन परिवेश के लिए सही केबल निर्दिष्ट कर रहे हैं।

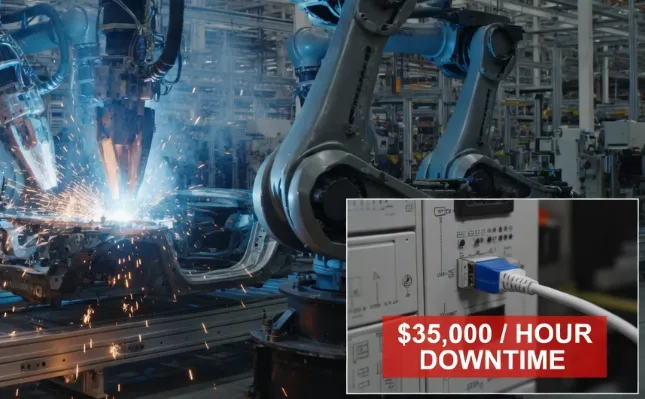

ऑटोमोटिव वेल्डिंग सेल में यह निर्णय गलत है, और आप अनियोजित डाउनटाइम देख रहे हैं जो एक बॉडी पर $20,000{3}}35,000 प्रति घंटे चलता है{{4}में{9}}सफेद लाइन। सेमीकंडक्टर फ़ैब्स में, यह संख्या $100,000 से अधिक हो सकती है। केबल स्वयं 15-40 डॉलर में चलती है। वह अनुपात ही वह एकमात्र बिंदु है जिसे बताने के लिए यह संपूर्ण लेख मौजूद है: औद्योगिक नेटवर्क बजट में केबल की लागत शोर है, लेकिन केबल विफलता सिग्नल-लाउड, महंगा सिग्नल है।
जहां ऑटो-एमडीआई/एमडीआईएक्स आपको नहीं बचाता
IEEE 802.3ab ने 1999 में गीगाबिट ईथरनेट के लिए स्वचालित केबल डिटेक्शन को अनिवार्य बना दिया। यह मानक वाणिज्यिक नेटवर्किंग उपकरण को कवर करता है। औद्योगिक नियंत्रण प्रणालियाँ विभिन्न बाधाओं के तहत काम करती हैं।
एलन {{0} ब्रैडली कंट्रोल लॉजिक्स प्रोसेसर, सीमेंस एस 7 - 1500 श्रृंखला पीएलसी, और ओमरोन एनजे {{5} श्रृंखला नियंत्रक अक्सर औद्योगिक ईथरनेट पोर्ट के साथ जहाज करते हैं जो स्वचालित बातचीत पर नियतात्मक व्यवहार को प्राथमिकता देते हैं। PROFINET IRT नेटवर्क पर 1ms से कम समय में चलने वाले चक्र पर, नियंत्रक फ़र्मवेयर जानबूझकर 300-500ms निगोशिएशन विंडो को ऑटो-डिटेक्शन-एलिमिनेट करके अक्षम कर सकता है जो गति सिंक्रनाइज़ेशन को बाधित कर सकता है।
पिछले साल, मिशिगन में एक टियर 1 ऑटोमोटिव आपूर्तिकर्ता ने एक नए रोबोटिक वेल्डिंग सेल के लाइव होने से तीन दिन पहले हमें फोन किया था। इंटीग्रेटर का उपयोग किया गया थाकेबलों के माध्यम से वाणिज्यिक {{0}ग्रेड सीधे -पूरे सेल में, और फैनुक नियंत्रक ने स्थिर लिंक स्थापित करने से इनकार कर दिया। केबल ट्रे पहले से ही बंद थीं और बंद थीं। सही स्पेक के साथ चालीस बूँदें पुनः खींचने पर उन्हें उत्पादन लॉन्च में एक सप्ताह की देरी और अपने ओईएम ग्राहक के साथ पेनल्टी क्लॉज वार्तालाप का खर्च उठाना पड़ा। यही वह परिदृश्य है जिससे बचने में हम आपकी मदद कर रहे हैं।
विशिष्टता निर्णय जो वास्तव में मायने रखते हैं
पिनआउट आसान हिस्सा है. जो निर्णय प्रभावित करते हैं कि आपका इंस्टॉलेशन स्वीकृति परीक्षण पास करता है या नहीं, वे हैं जैकेट सामग्री, परिरक्षण कॉन्फ़िगरेशन और कनेक्टर आईपी रेटिंग - लेकिन ये समान रूप से महत्वपूर्ण नहीं हैं।
वेल्डिंग और भारी मशीनिंग वातावरण में, ईएमआई परिरक्षण और जैकेट सामग्री दो विशेषताएं हैं जो परियोजनाओं को खत्म कर देती हैं। बाकी सब कुछ आमतौर पर इंस्टॉलेशन के दौरान ठीक किया जा सकता है।

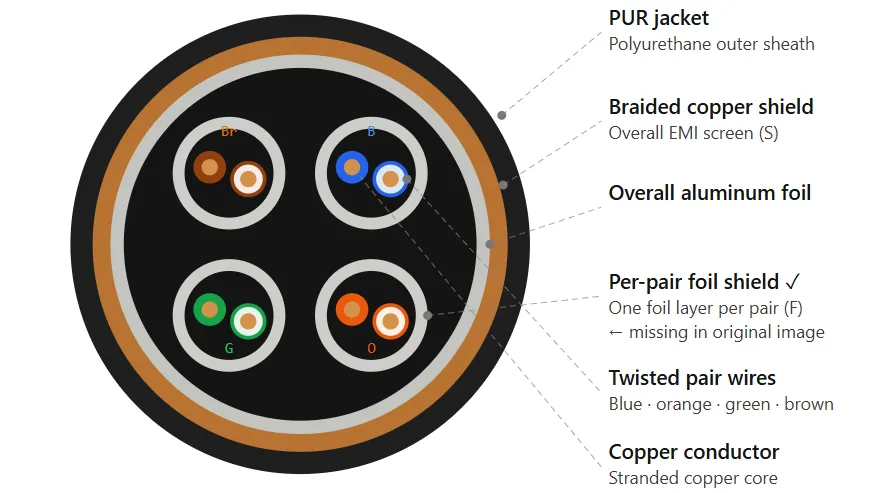

वेल्डिंग वातावरण में मानक पीवीसी जैकेट 60{10}}70 डिग्री परिवेश में 8-12 महीनों के भीतर मापने योग्य गिरावट दिखाएंगे। M3-I3-C3-E3 स्थितियों के लिए रेटेड TPE या PUR जैकेट केबल लागत में 35-50% जोड़ते हैं लेकिन प्रतिस्थापन चक्र को 3-5 साल तक बढ़ा देते हैं। परिवर्तनीय आवृत्ति ड्राइव, सर्वो मोटर्स और रोबोटिक वेल्डर हस्तक्षेप उत्पन्न करते हैं जो बिना परिरक्षित केबल पर बिट त्रुटियों का कारण बनता है-एस/एफ़टीपीरोबोट सेल के अंदर क्रॉसओवर कनेक्शन के लिए आधार रेखा है, प्रीमियम विकल्प नहीं। हमने तकनीशियनों को केबल पर संदेह करने से पहले पूरी शिफ्ट के लिए फैंटम पीएलसी दोषों का पीछा करने के लिए कहा है, क्योंकि रुक-रुक कर ईएमआई से प्रेरित त्रुटियां डायग्नोस्टिक्स में उस तरह से चिह्नित नहीं होती हैं जिस तरह से एक मृत लिंक करता है।
कनेक्टर आईपी रेटिंग और मोड़ त्रिज्या मायने रखती है, लेकिन वे पुनर्प्राप्त करने योग्य हैं। IP67{{4}रेटेड RJ45 कनेक्टर्स को जंक्शन पर 8x केबल व्यास न्यूनतम मोड़ त्रिज्या की आवश्यकता होती है {{5}यदि आपकी केबल ट्रे इसे समायोजित नहीं करती है, तो यह एक पुनः कार्य है, लेकिन यह एक ऐसा पुनः कार्य है जिसे आप पूरे रन को फिर से खींचे बिना कर सकते हैं। ईएमआई और जैकेट गलत हो गया, और आप फिर से शुरू कर रहे हैं।
लागत तुलना वास्तव में कैसी दिखती है
अधिकांश बजट तुलनाएं क्रॉसओवर केबलों को प्रबंधित स्विचों के विरुद्ध रखती हैं। वह ग़लत फ़्रेम है. सार्थक तुलना एक ही परिनियोजन में सही ढंग से निर्दिष्ट केबलों बनाम गलत तरीके से निर्दिष्ट केबलों की है, क्योंकि विफलता मोड "केबल काम नहीं करता है" नहीं है, यह "केबल तब तक काम करता है जब तक यह काम नहीं करता है।"
यहां एक त्वरित विशिष्टता जांच ढांचा है जिसे आप किसी भी आरएफक्यू से पहले चला सकते हैं:
| पर्यावरण कारक | विशिष्टता परिणाम | यह याद आती है और... |
|---|---|---|
| Ambient temp >50 डिग्री | पुर/टीपीई जैकेट की आवश्यकता है | 8-12 महीने का प्रतिस्थापन चक्र |
| 3 मी के भीतर वीएफडी या सर्वो | एस/एफ़टीपी परिरक्षण आवश्यक है | रुक-रुक कर होने वाली बिट त्रुटियाँ, प्रेत दोष |
| वाशडाउन या कूलेंट एक्सपोज़र | IP67 कनेक्टर्स की आवश्यकता है | 6-18 महीनों में संक्षारण से प्रेरित विफलताएँ |
| केबल ट्रे त्रिज्या<80mm | मोड़ त्रिज्या संगतता सत्यापित करें | जैकेट का तनाव, त्वरित गिरावट |
यदि इनमें से दो या अधिक आपकी तैनाती पर लागू होते हैं, तो आप औद्योगिक क्षेत्र में हैं और वाणिज्यिक ग्रेड केबल की कीमत पहले वर्ष में कीमत अंतर से अधिक होगी।
मिश्रित इन्वेंटरी में क्रॉसओवर केबल्स की पहचान करना
प्रतिष्ठित आपूर्तिकर्ताओं से फैक्ट्री में समाप्त होने वाले क्रॉसओवर केबल में जैकेट पर दृश्यमान मार्किंग {{1}"X{2}}OVER" या "CROSSOVER" होती है, कभी-कभी लाल जूते (सामान्य लेकिन मानकीकृत नहीं) के साथ।
अचिह्नित केबलों को वायर मैप सत्यापन की आवश्यकता होती है। एक योग्य परीक्षक क्रॉसओवर पैटर्न को 1→3, 2→6, 3→1, 6→2 के रूप में दिखाता है और शेष जोड़ियों को सीधे पास करता है। आरजे45 कनेक्टर्स पर दृश्य निरीक्षण क्रॉसओवर वायरिंग की पहचान कर सकता है लेकिन समाप्ति दोषों को नहीं पकड़ पाएगा।
औद्योगिक इन्वेंट्री में फ़ील्ड-टर्मिनेटेड क्रॉसओवर केबल एक रखरखाव दायित्व हैं। हाथ से सिकुड़े हुए कनेक्शन फ़्लूक प्रमाणन विफलताओं का प्रमुख कारण हैं, और प्रमाणन विफलता से जुड़े उपकरणों पर वारंटी कवरेज रद्द हो सकता है। हमारे ग्राहकों में से एक {{4}ओहियो में एक उपभोक्ता पैकेज्ड सामान कंपनी{{5}का सर्वो ड्राइव वारंटी का दावा पिछले साल विशेष रूप से अस्वीकार कर दिया गया था क्योंकि केबल परीक्षक रिपोर्ट में सिग्नल पथ में एक हैंडटर्मिनेटेड जम्पर दिखाया गया था। $15 की केबल उपकरण आपूर्तिकर्ता के नहीं, बल्कि उनके रखरखाव बजट से $4,000 ड्राइव प्रतिस्थापन बन गई।
सोर्सिंग और लीड टाइम
तांबा केबल सामग्री लागत का 60-70% प्रतिनिधित्व करता है। बड़ी मात्रा में खरीदारी के लिए, कीमत के बारे में पूछें-विंडोज़ लॉक करें-अधिकांश आपूर्तिकर्ता पुष्टि किए गए पीओ पर 30-60 दिनों के लिए मूल्य निर्धारण को रोक सकते हैं, और ब्लैंकेट ऑर्डर पर इससे अधिक समय तक।
500 इकाइयों से अधिक के ऑर्डर के लिए, आरएफक्यू सबमिशन से पहले विनिर्देश समीक्षा के माध्यम से आगे बढ़ने से रोका जाता है, जो डिलीवरी को आगे बढ़ाता है। तापमान, ईएमआई, आईपी रेटिंग, बेंड रेडियस {{5}ऊपर दिए गए चार विवरण हमें पुष्टि करने की आवश्यकता है। यदि आप अपने साइट सर्वेक्षण से उनका उत्तर दे सकते हैं, तो हम मानक कॉन्फ़िगरेशन पर उसी दिन का उद्धरण दे सकते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: ऑटोमोटिव विनिर्माण के लिए औद्योगिक क्रॉसओवर केबल को किन प्रमाणपत्रों की आवश्यकता होती है?
उत्तर: IATF 16949 अनुपालन आपके ओईएम द्वारा अनुमोदित आपूर्तिकर्ता आवश्यकताओं के माध्यम से केबल विनिर्देशों तक पहुंचता है। फोर्ड का दस्तावेज़ीकरण पैकेज टोयोटा से भिन्न है, VW से भिन्न है। हम प्रमुख ओईएम कार्यक्रमों के अनुरूप प्रमाणन पैकेज बनाए रखते हैं; यदि आप टियर 1 के साथ काम कर रहे हैं जिसका हमने पहले समर्थन नहीं किया है, तो आवश्यक अनुपालन दस्तावेज तैयार करने के लिए आमतौर पर 2-3 सप्ताह का समय लगता है।
प्रश्न: औद्योगिक रेटेड क्रॉसओवर केबलों के लिए सामान्य MOQ और लीड समय क्या है?
ए: मानक विन्यास (Cat6 S/FTP, PUR जैकेट, IP67 कनेक्टरसामान्य लंबाई में) स्टॉक से न्यूनतम 25-यूनिट पर शिप करें। कस्टम लंबाई, विशेष जैकेट कंपाउंड, या गैर-मानक कनेक्टर कॉन्फ़िगरेशन 100-यूनिट MOQ के साथ 2-3 सप्ताह तक चलते हैं।
प्रश्न: क्या क्रॉसओवर केबल का उपयोग EtherCAT या PROFINET के साथ किया जा सकता है?
उ: EtherCAT के लिए, हां-स्लेव डिवाइस केबल प्रकार को स्वचालित रूप से संभालते हैं। PROFINET IRT अधिक विशिष्ट है: IRT कक्षा 3 अनुरूपता के लिए IEC 61784-2 CPF 3/6 के साथ भौतिक परत अनुपालन की आवश्यकता होती है। पीएन/पीएन कपलर के साथ सीमेंस एस7-1500 पर, इंस्टॉलेशन मैनुअल (धारा 5.2) निर्दिष्ट करता हैCat5e औद्योगिक ग्रेडया उच्चतर। क्रॉसओवर वायरिंग निषिद्ध नहीं है, लेकिन यदि आपका केबल भौतिक परत विनिर्देश को पूरा नहीं करता है, तो आप 0.1% सीमा से ऊपर पैकेट हानि देखेंगे जो नेटवर्क को आईआरटी मोड से बाहर कर देता है। यदि आप इसे किसी मौजूदा इंस्टॉलेशन पर चला रहे हैं, तो हमें नियंत्रक मॉडल भेजें और हम पुष्टि कर सकते हैं कि क्या केबल विशिष्टता समस्या है।
औद्योगिक परिनियोजन, मानक कॉन्फ़िगरेशन पर थोक मूल्य निर्धारण, या आपके विशिष्ट उत्पादन वातावरण के लिए लागत मॉडल बनाने में सहायता के लिए रेट किए गए क्रॉसओवर केबलों के लिए:FOCC इंजीनियरिंग से संपर्क करें
