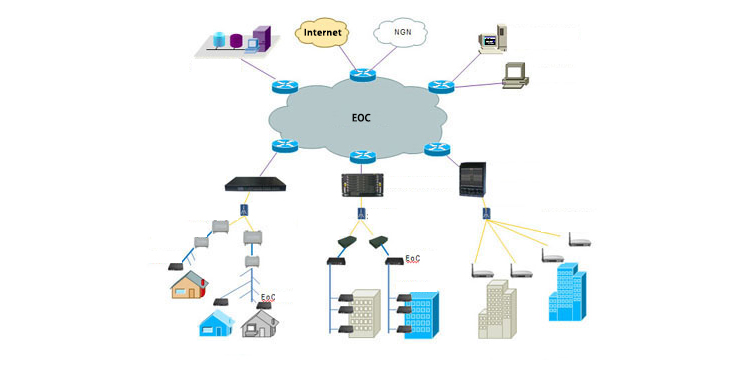

EPON + EOC निर्माण कार्यक्रम
EPON सिस्टम पूरे व्यापार को संचारित करने के लिए एकल ऑप्टिकल फाइबर 3-तरंग दैर्ध्य का उपयोग करता है, दोनों EPON OLT / डाउनलिंक वेव (1310 / 1490nm) पर तरंग दैर्ध्य डिवीजन मल्टीप्लेक्सिंग, डेटा के प्रसारण के लिए डिजिटल वीडियो, आवाज और आईपी एक्सचेंज (आईपी- एसडीटीवी) डाउनलिंक CATV RF ट्रांसमिशन के लिए तीसरा वेवलेंथ (1550nm)। इस डिज़ाइन के साथ, PON ऑप्टिकल नोड के भीतर 20 किमी 16 से अधिक को कवर कर सकता है। आईपीओ, आईपी, आवाज, वीडियो-ऑन-डिमांड टू-वे बिजनेस को EPON द्वारा संचालित करने के लिए HFC नेटवर्क ने टेलीविजन सिग्नल प्रसारित किए। EPON डाउनलिंक: बैकबोन नेटवर्क पर केंद्रीय कार्यालय (सामने का छोर) पर कई सेवाओं का सिग्नल ट्रांसमिशन, फिर एक ऑप्टिकल सिग्नल OLT में बदल जाता है, उपयोगकर्ता के लिए सेवा का उपयोग करता है, PON आवंटन इकाई के माध्यम से ONU में प्रसारित होता है। ONU ऑप्टिकल / विद्युत रूपांतरण और इसी पोस्ट-प्रोसेसिंग द्वारा, प्रत्येक ONU के पते की जानकारी, प्रत्येक पैकेट को प्राप्त करता है। प्रासंगिक जानकारी के मैक पते के अनुसार प्रत्येक ONU ईथरनेट फ्रेम द्वारा किया जाता है, यह निर्धारित करें कि ईथरनेट फ्रेम प्राप्त हुआ है या छोड़ दिया गया है। EPON अपस्ट्रीम दिशा: टाइम डिवीजन मल्टीपल एक्सेस (TDMA) का उपयोग कर अपस्ट्रीम, और सिस्टम जो विलंब मुआवजा दे रहा है, प्रत्येक ONU को दिए गए प्रत्येक ONU को आवंटित किए गए अलग-अलग समय स्लॉट, प्रत्येक ONU कॉमन फाइबर इंस्ट्रूमेंट के री-एंट्री के कुछ सिद्धांतों के अनुसार, बस ओएनयू अपलोड किए गए डेटा को एक-दूसरे के हस्तक्षेप से अलग करने से बचने के लिए, इसे एक निर्दिष्ट समय स्लॉट में आवंटित किया गया है। EOC, BAN, ONU से ग्राहक, पिछले 100 मीटर ~ 1 किमी अभी भी समाक्षीय केबल घरों का उपयोग करते हैं, जितना संभव हो नेटवर्क परिवर्तन के दायरे को कम करने के लिए, क्लाइंट कॉन्फ़िगरेशन डेटा विनिमय के लिए EOC ONU मॉड्यूल। ईओसी कार्यक्रम, मूल डाउनलिंक प्रसारण टेलीविजन संकेतों को प्रभावित किए बिना, और लाइन के नीचे डेटा ट्रांसमिशन क्षमताओं को प्रदान करने के बिना, दो मील की घरेलू नवीकरण परियोजना से बचने के लिए, अंतिम मील एक्सेस समस्या को हल करने के लिए मौजूदा समाक्षीय केबल नेटवर्क संसाधनों का उपयोग करता है। ईपीओएन + ईओसी समाक्षीय अंतिम मील ब्रॉडबैंड एक्सेस दो-तरफ़ा रेडियो और टेलीविजन नेटवर्क परिवर्तन के लिए अधिक उपयुक्त है।
प्रणाली की सुविधाएँ:
1. कम लागत, आसान रखरखाव, विस्तार करने में आसान, उन्नयन में आसान। पारगमन में ईपीओएन आर्किटेक्चर को बिजली की आवश्यकता नहीं है, बिजली की बचत करना, बिछाने में आसान है, सामुदायिक कमरे में नहीं ले जाना, बिना किसी सक्रिय ऑप्टिकल मॉड्यूल के, जो एक दीर्घकालिक परिचालन लागत और बड़ी लागत बचत का प्रबंधन है। सबसे महत्वपूर्ण बात है EPON + EOC एक्सेस नेटवर्क टेक्नोलॉजी, EPON टेक्नोलॉजी कॉपर, लाइट से लेकर होम ट्रेंड्स तक प्रकाश का पालन करती है, और EOC EPON टेक्नोलॉजी पिछले 100 मीटर ~ 1 किमी के होम इश्यू को हल करती है, और ओरिजनल ब्रॉडवेस्टिंग इंवेस्टमेंट का फायदा उठाती है।
2. EPON सिस्टम ऐसे मल्टीपॉइंट पैसिव ऑप्टिकल नेटवर्क और मौजूदा HFC नेटवर्क ब्रॉडकास्टिंग ऑप्टिकल नेटवर्क पूरी तरह से अनुरूप है। फाइबर-टू-कॉरिडोर लेआउट में एक ही कॉरिडोर को एक से अधिक कोर बैकबोन फाइबर साझा कर सकते हैं और फाइबर कपड़ा वास्तविक भौगोलिक वर्णक्रमीय वितरण और उपयोगकर्ताओं की संख्या के अनुसार लचीला हो सकता है, और बड़ी संख्या में उपयोगकर्ताओं तक पहुंच बना सकता है, बचा सकता है। ट्रंक फाइबर का बहुत।
3.EPON प्रणाली भविष्य-उन्मुख तकनीक है, जो पूरी तरह से ईथरनेट मानक प्रोटोकॉल 802.3ah पर आधारित है, उच्च स्तर की प्रतिरूपकता, आसान विस्तार, निवेश पर उच्च रिटर्न, सभी-आईपी नेटवर्क के लिए एक अच्छा विकल्प है।
एक ही-कोर ऑप्टिकल फाइबर ट्रांसमिशन में डेटा के ऊपर और नीचे की पंक्तियों, उच्च सममित बैंडविड्थ प्रदान करते हुए, दो-तरफा संचरण की समस्या को पूरी तरह से हल करते हैं। अब लाइन के नीचे EPON सममित 1.25Gbit / s बैंडविड्थ प्रदान करता है।
5. लचीला बैंडविड्थ आवंटन और सेवा की गारंटी है। बैंडविड्थ आवंटन की गारंटी और एक पूर्ण प्रणाली है। EPON प्रत्येक उपयोगकर्ता के लिए बैंडविड्थ आवंटन प्राप्त करने के लिए और प्रत्येक उपयोगकर्ता के QoS को सुनिश्चित करने के लिए DBA (डायनामिक बैंडविड्थ एल्गोरिथ्म), DiffServ, PQ / WFQ, WRED, आदि कर सकता है।
परीक्षण विधि का मुख्य सूचकांक
ONU और केंद्रीय कार्यालय की स्थापना के बाद, एम्पलीफायर का परीक्षण करने के लिए कोई रास्ता नहीं के साथ प्रकाश संपर्क उपयोगकर्ताओं से थोड़ी दूर का चयन करें। परीक्षण प्रक्रिया इस प्रकार है:
1) टीवी स्क्रीन को देखने के लिए टीवी चालू करें इसका कोई प्रभाव नहीं है।
2) टीवी सिग्नल स्तर मीटर का उपयोग करके यह देखें कि क्या टेलीविज़न सिग्नल क्षीणन, प्रभावी क्षीणन मूल्यों के भीतर कितना क्षीणन है (कितना टेलीविज़न सिग्नल क्षीणन है, यह कितना प्रकाश रिसीवर को विनियमित करना चाहिए)।
3) प्रकाश को देखने के लिए टर्मिनल से जुड़ा होम कोएक्जियल केबल चमक रहा है टर्मिनल सीएबी, सीएबी संकेतक रोशनी जब टर्मिनल और केंद्रीय कार्यालय को चालू किया गया है।
4) टर्मिनल से जुड़े नेटवर्क केबल के माध्यम से अपने कंप्यूटर का परीक्षण करें, यदि टर्मिनल लैन सूचक प्रकाश चमकता है, तो टर्मिनल और कंप्यूटर चालू होता है।
5) परीक्षण कंप्यूटर के साथ पिंग गेटवे का पता लगाने में देरी 10ms से कम है (नोट: केवल डाउनलोड के बाद स्थापित केंद्रीय कार्यालय को शामिल नहीं करता है)।
6) नेटवर्क प्रबंधन सॉफ्टवेयर परीक्षण का उपयोग करना चाहे लाइन क्षीणन SNR (शोर अनुपात 60dB uation50dB से कम का क्षीणन) की आवश्यकताएं।
7) यदि सशर्त, संकेत क्षीणन, बैंडविड्थ और थ्रूपुट परीक्षण के लिए विशेष परीक्षण उपकरण का उपयोग। यदि आप उपरोक्त सभी आवश्यकताओं को पूरा करते हैं, तो निर्माण का उपयोग भाग पूरा हो चुका है, इंटरनेट, टेलीविजन और डेटा सेवाएं कभी भी खोली जा सकती हैं।
