फाइबर ऑप्टिक केबल प्रकार, रंग कोड और अंत प्रकार

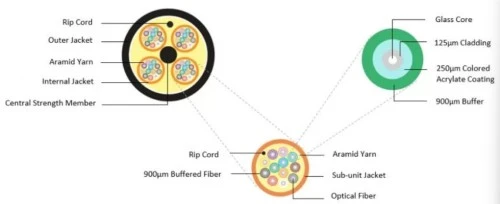

फाइबर ऑप्टिक केबल के प्रकार और अनुप्रयोग

मॉडल संरचना:

1) मॉडल संरचना सामग्री: मॉडल में दो मुख्य भाग होते हैं: प्रकार और विनिर्देश।

2) मॉडल संरचना प्रारूप: का प्रारूपऑप्टिकल केबलमॉडल संरचना चित्र 2-26 में दिखाई गई है।

मॉडल संख्या में शामिल हैं

मॉडल संख्या में पांच भाग होते हैं, प्रत्येक को एक कोड द्वारा दर्शाया जाता है, जैसा चित्र 2-27 में दिखाया गया है। संरचनात्मक विशेषताएं केबल कोर संरचना और ऑप्टिकल केबल व्युत्पन्न संरचना को संदर्भित करती हैं।

1) वर्गीकरण कोड:

GY-संचार के लिए इनडोर (फ़ील्ड) ऑप्टिकल फ़ाइबर केबल

जीएम - संचार के लिए मोबाइल ऑप्टिकल फाइबर केबल
जीजे - संचार के लिए इनडोर ऑप्टिकल फाइबर केबल
जीएस - संचार उपकरण के लिए ऑप्टिकल फाइबर केबल
जीएच - संचार के लिए पनडुब्बी ऑप्टिकल फाइबर केबल
जीटी - संचार के लिए विशेष ऑप्टिकल फाइबर केबल

2) घटकों को मजबूत करने के लिए कोड:

सुदृढ़ीकरण घटक ऑप्टिकल केबल की तन्य शक्ति को बढ़ाने के लिए उपयोग किए जाने वाले म्यान के अंदर या एम्बेडेड घटकों को संदर्भित करते हैं।

(अहस्ताक्षरित) - एक धात्विक सुदृढ़ीकरण सदस्य
एफ - एक गैर - धात्विक सुदृढ़ीकरण सदस्य

3) संरचनात्मक फ़ीचर कोड:ऑप्टिकल केबल की संरचनात्मक विशेषताओं में केबल कोर के मुख्य प्रकार और ऑप्टिकल केबल की व्युत्पन्न संरचनाओं का संकेत होना चाहिए। जब ऑप्टिकल केबल प्रकार की कई संरचनात्मक विशेषताओं को निर्दिष्ट करने की आवश्यकता होती है, तो एक संयोजन कोड का उपयोग किया जा सकता है, और संयोजन कोड को ऊपर से नीचे तक निम्नलिखित क्रम में व्यवस्थित किया जाता है।

डी - फ़ाइबर ऑप्टिक रिबन संरचना

(अहस्ताक्षरित) - ढीली ट्यूब फाइबर ऑप्टिक शीथिंग संरचना
जे - टाइट ट्यूब फाइबर ऑप्टिक शीथिंग संरचना

(अहस्ताक्षरित) - फंसी हुई संरचना
जी - कंकाल नाली संरचना
X - केबल सेंटर ट्यूब (शीथिंग) संरचना
टी - मलहम-भरी संरचना
(अहस्ताक्षरित) - सूखा पानी-अवरुद्ध करने वाली संरचना
आर - हवा से भरी संरचना
सी - स्व-सहायक संरचना
बी - सपाट आकार
ई - अण्डाकार आकार
Z - ज्वाला मंदक

4) शीथ कोड:

वाई - पॉलीथीन म्यान
वी - पॉलीविनाइल क्लोराइड म्यान
यू - पॉलीयूरेथेन म्यान
ए - एल्यूमिनियम -पॉलीथीन बंधित शीथ (संक्षिप्त रूप में ए शीथ)
एस – स्टील-पॉलीथीलीन बंधित शीथ (संक्षिप्त रूप में एस शीथ)
डब्ल्यू - स्टील -पॉलीथीन बंधित शीथ इंटरलॉकिंग समानांतर स्टील तारों के साथ (संक्षिप्त रूप में डब्ल्यू शीथ)
एल - एल्यूमिनियम म्यान
जी - स्टील म्यान
प्रश्न- सीसा आवरण

5) बाहरी सुरक्षात्मक परत का पदनाम:

जब कोई बाहरी सुरक्षात्मक परत होती है, तो इसमें कुछ या सभी पैडिंग परत, कवच परत और बाहरी कोट शामिल हो सकते हैं। इसका पदनाम संख्याओं के दो सेटों द्वारा दर्शाया जाता है (पैडिंग परत को दर्शाने की आवश्यकता नहीं है)। पहला सेट कवच परत का प्रतिनिधित्व करता है, जो एक या दो अंक का हो सकता है (तालिका 2-13 देखें); दूसरा सेट बाहरी कोट या बाहरी परत का प्रतिनिधित्व करता है, जो एक अंक का होना चाहिए (तालिका 2-14 देखें)।

तालिका 2-13: केबिन श्रेणियाँ

तालिका 2-14: बाहरी डेक या बाहरी भाग

विशिष्टताएँ

एक मानक ऑप्टिकल केबल के विनिर्देशों में ऑप्टिकल फाइबर और प्रवाहकीय कोर तार के प्रासंगिक विनिर्देश शामिल होते हैं।

1) ऑप्टिकल केबल विनिर्देश का प्रारूप चित्र 2-28 में दिखाया गया है। ऑप्टिकल फाइबर और प्रवाहकीय कोर तार के विनिर्देशों को एक क्रॉस चिह्न ("+") द्वारा अलग किया जाता है।

2) ऑप्टिकल फाइबर विनिर्देश: ऑप्टिकल फाइबर के विनिर्देशों में फाइबर की संख्या और फाइबर प्रकार शामिल होते हैं। यदि एक ही ऑप्टिकल केबल में ऑप्टिकल फाइबर के दो या अधिक विनिर्देश (फाइबर की संख्या और प्रकार) होते हैं, तो वे "+" चिह्न द्वारा जुड़े होते हैं।

① फाइबर गिनती पदनाम ऑप्टिकल केबल में एक ही श्रेणी के फाइबर की वास्तविक प्रभावी संख्या का उपयोग करता है।

② फाइबर श्रेणी पदनाम को ऑप्टिकल फाइबर उत्पादों के लिए वर्गीकरण कोड का उपयोग करना चाहिए। आईईसी 60793-2 (1998) "ऑप्टिकल फाइबर्स भाग 2: उत्पाद विशिष्टताएं" जैसे मानकों के अनुसार, अपरकेस ए मल्टीमोड फाइबर का प्रतिनिधित्व करता है, अपरकेस बी सिंगल{6}}मोड फाइबर का प्रतिनिधित्व करता है, और संख्याओं और लोअरकेस अक्षरों का उपयोग विभिन्न प्रकार के फाइबर का प्रतिनिधित्व करने के लिए किया जाता है। मल्टीमोड और सिंगल-मोड फाइबर के वर्गीकरण कोड नीचे दी गई तालिका में दिखाए गए हैं।

3) प्रवाहकीय कोर तारों की विशिष्टताएँ: प्रवाहकीय कोर तारों की संरचना तांबे के कोर तारों की संरचना के संबंध में प्रासंगिक संचार उद्योग मानकों के प्रावधानों का अनुपालन करेगी।

उदाहरण

उदाहरण 1: संचार के लिए आउटडोर ऑप्टिकल केबल, जिसमें धातु सुदृढीकरण, ढीली ट्यूब स्ट्रैंडिंग, भरी हुई संरचना, एल्युमीनियम पॉलीइथाइलीन बंधित म्यान, नालीदार स्टील टेप कवच और पॉलीइथाइलीन म्यान शामिल हैं, जिसमें रिमोट बिजली आपूर्ति और निगरानी के लिए {{2}um/125um सिलिका श्रृंखला ग्रेडेड {{4}रंग मल्टीमोड ऑप्टिकल फाइबर और 0.9 मिमी तांबे के तार के 5 चार {{6}तार समूह शामिल हैं। केबल मॉडल को GYTA5312Ala+4×0.9 के रूप में दर्शाया जाना चाहिए।

उदाहरण 2: संचार के लिए आउटडोर ऑप्टिकल केबल, जिसमें धातु सुदृढीकरण, फाइबर रिबन, ढीली ट्यूब स्ट्रैंडिंग, भरी हुई संरचना और एल्यूमीनियम {{1}पॉलीथीन बंधुआ म्यान शामिल है, जिसमें 24 गैर {{3}शून्य फैलाव {{4}स्थानांतरित एकल {{5}मोड ऑप्टिकल फाइबर शामिल हैं। केबल मॉडल को GYDTA24B4 के रूप में दर्शाया जाना चाहिए।

उदाहरण 3: संचार के लिए इनडोर ऑप्टिकल केबल, जिसमें गैर-{1}धातु सुदृढीकरण, फाइबर रिबन, सपाट संरचना और हैलोजन-मुक्त लौ-मंदक पॉलीथीन म्यान शामिल है, जिसमें 12 पारंपरिक या गैर-फैलाव-6-स्थानांतरित एकल-मोड ऑप्टिकल फाइबर शामिल हैं। केबल मॉडल को GJFDBZY12B1 के रूप में दर्शाया जाना चाहिए।

फाइबर ऑप्टिक केबल अंत की पहचान

ऑप्टिकल केबल परियोजनाओं की स्प्लिसिंग, माप और रखरखाव सही ढंग से करने के लिए, पहले केबल के सिरों की पहचान करने और केबल के भीतर फाइबर अनुक्रम को व्यवस्थित करने के तरीकों में महारत हासिल करना आवश्यक है। निर्माण दक्षता में सुधार और भविष्य के रखरखाव की सुविधा के लिए यह आवश्यक है।

ऑप्टिकल केबल के भीतर फाइबर इकाइयों और प्रत्येक इकाई के भीतर फाइबर को केबल के सिरों और फाइबर अनुक्रम संख्याओं को इंगित करने के लिए रंगों के पूर्ण स्पेक्ट्रम का उपयोग करके पहचाना जाता है। रंग स्पेक्ट्रम व्यवस्था और जोड़े गए अंकन रंग अलग-अलग देशों में थोड़े भिन्न होते हैं और प्रत्येक देश के उत्पाद मानकों में निर्दिष्ट होते हैं। वर्तमान में, घरेलू स्तर पर उत्पादित ऑप्टिकल केबल पूरी तरह से इंजीनियरिंग आवश्यकताओं को पूरा करते हैं; इसलिए, यह अनुभाग केवल सबसे अधिक उपयोग किए जाने वाले पूर्ण स्पेक्ट्रम ऑप्टिकल केबल का परिचय देगा।

फाइबर ऑप्टिक केबल की पहचान कुछ हद तक विद्युत केबल के समान होती है।

1) नए ऑप्टिकल केबलों के लिए: लाल बिंदु वाला सिरा अंत A है, और हरा बिंदु वाला सिरा अंत B है; बाहरी आवरण पर छोटी लंबाई संख्या वाला सिरा सिरा A है, और दूसरा सिरा सिरा B है।

2) पुराने ऑप्टिकल केबलों के लिए: क्योंकि वे पुराने केबल हैं, लाल और हरे बिंदु और लंबाई संख्याएं दिखाई नहीं दे सकती हैं (हो सकता है कि वे निर्माण के दौरान खराब हो गए हों)। पहचान की विधि है: केबल के अंत का सामना करना, यदि एक ही परत में ढीली ट्यूबों को नीले, नारंगी, हरे, भूरे, भूरे और सफेद रंग के क्रम में दक्षिणावर्त व्यवस्थित किया जाता है, तो यह केबल का अंत ए है; अन्यथा, यह अंत बी है।

संचार ऑप्टिकल केबल में फाइबर ऑर्डरिंग

ऑप्टिकल केबल में यूनिट लूज़ ट्यूब ऑप्टिकल फाइबर क्रोमैटोग्राम दो प्रकार में आते हैं: एक 6 कोर के साथ और दूसरा 12 कोर के साथ। पहले के क्रोमैटोग्राम को नीले, नारंगी, हरे, भूरे, भूरे और सफेद रंग के क्रम में व्यवस्थित किया जाता है, जबकि दूसरे के क्रोमैटोग्राम को नीले, नारंगी, हरे, भूरे, भूरे, सफेद, लाल, काले, पीले, बैंगनी, गुलाबी और आसमानी नीले रंग के क्रम में व्यवस्थित किया जाता है।

यदि यह 6-कोर इकाई ढीली ट्यूब है, तो नीली ढीली ट्यूब में 6 ऑप्टिकल फाइबर (नीला, नारंगी, हरा, भूरा, ग्रे और सफेद) ऑप्टिकल फाइबर 1 से 6 के अनुरूप हैं; नारंगी ढीली ट्यूब में 6 ऑप्टिकल फाइबर जो नीली ढीली ट्यूब (नीला, नारंगी, हरा, भूरा, ग्रे और सफेद) से निकटता से जुड़े होते हैं, ऑप्टिकल फाइबर 7 से 12 के अनुरूप होते हैं, और इसी तरह, जब तक कि सभी ढीली ट्यूबों में सभी ऑप्टिकल फाइबर व्यवस्थित नहीं हो जाते।

यदि यह 12-कोर इकाई ढीली ट्यूब है, तो नीली ढीली ट्यूब में 12 ऑप्टिकल फाइबर (नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, आसमानी नीला) फाइबर 1 से 12 के अनुरूप हैं; नीली ढीली ट्यूब से सटे नारंगी ढीले ट्यूब में 12 ऑप्टिकल फाइबर (नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, पीला, बैंगनी, गुलाबी, आसमानी नीला) फाइबर 12 से 24 के अनुरूप होते हैं, और इसी तरह, जब तक कि ढीले ट्यूबों में सभी ऑप्टिकल फाइबर व्यवस्थित नहीं हो जाते।

यह प्रक्रिया ऑप्टिकल और इलेक्ट्रिकल केबल दोनों के लिए एक एकीकृत रंग स्पेक्ट्रम का खुलासा करती है, जिसमें 10 रंगों को नियोजित किया जाता है जो पूर्ण {1}स्पेक्ट्रम, सभी प्लास्टिक केबल कोर की इन्सुलेशन परत का निर्माण करते हैं: सफेद, लाल, काला, पीला, बैंगनी, नीला, नारंगी, हरा, भूरा और ग्रे। हालाँकि, एक महत्वपूर्ण अंतर रंग चक्र में है। संपूर्ण {{5}स्पेक्ट्रम में, सभी -प्लास्टिक केबलों में, न्यूनतम रंग चक्र 5 रंग (समूह) है, जैसे सफेद/नीला, सफेद/नारंगी, सफेद/हरा, सफेद/भूरा, और सफेद/ग्रे। हालाँकि, ऑप्टिकल केबल में 6 रंग होते हैं {{10}नीला, नारंगी, हरा, भूरा, ग्रे और सफेद। इसके अलावा, प्रत्येक ढीली ट्यूब में 5 नहीं, बल्कि 6 ऑप्टिकल फाइबर होते हैं। इस अंतर को समझना महत्वपूर्ण है।
