एमटीपी कनेक्टर सिस्टम कैसे काम करते हैं?

एमटीपी कनेक्टर सिस्टम परिशुद्धता से {{0}एलाइन मल्टी {{1}फाइबर पुश{{2}ऑन तकनीक के माध्यम से काम करते हैं जो एक ही कॉम्पैक्ट कनेक्टर के भीतर 8 से 144 ऑप्टिकल फाइबर को जोड़ता है। सिस्टम संरेखण के लिए गाइड पिन, स्थिर भौतिक संपर्क के लिए एक फ्लोटिंग फेरूल तंत्र, और पुरुष और महिला कनेक्टर्स के बीच सुरक्षित संभोग के लिए एक पुश -पुल लैच का उपयोग करता है।

ये उच्च घनत्व वाले कनेक्टर आधुनिक डेटा केंद्रों में आवश्यक बुनियादी ढांचे बन गए हैं जहां स्थान की कमी बैंडविड्थ मांगों को पूरा करती है। एक एमटीपी फाइबर कनेक्टर 12 पारंपरिक डुप्लेक्स कनेक्टरों को प्रतिस्थापित करता है, जबकि सम्मिलन हानि को 0.25dB से नीचे बनाए रखता है {{4}प्रदर्शन जो कुछ साल पहले हासिल किए गए सिंगल फाइबर कनेक्शन को टक्कर देता है।

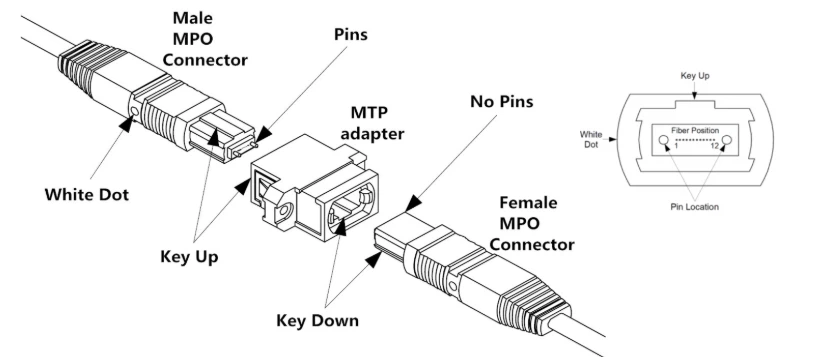

MTP Connector

एमटीपी कनेक्टर सिस्टम कैसे काम करते हैं इसकी नींव उनके मैकेनिकल ट्रांसफर फेरूल डिज़ाइन में निहित है। प्रत्येक कनेक्टर के केंद्र में 6.4 x 2.5 मिमी मापने वाला एक आयताकार पॉलीफेनिलीन सल्फाइड घटक एमटी फेरूल {{1} बैठता है जो सटीक 0.25 मिमी रिक्ति में कई फाइबर स्ट्रैंड रखता है।

सिंगल फाइबर कनेक्टर में सिरेमिक फेरूल के विपरीत, एमटी फेरूल ग्लास से भरे पॉलीमर का सटीक रूप से उपयोग करता है क्योंकि यह उच्च तापमान समाप्ति प्रक्रियाओं के दौरान सहनशीलता बनाए रखता है। जब दो कनेक्टर आपस में जुड़ते हैं, तो संरेखण पिन को एकल -अंकीय माइक्रोमीटर में मापी गई सहनशीलता के साथ संबंधित गाइड छेद में डाला जाता है। यह परिशुद्धता मायने रखती है: यहां तक कि 2-माइक्रोमीटर का गलत संरेखण भी मल्टीमोड सिस्टम में सम्मिलन हानि को 0.1dB तक बढ़ा सकता है।

एमटीपी केबलअसेंबली इस फेरूल को सुरक्षात्मक आवास से घेरती है जिसमें एक धातु पिन क्लैंप शामिल होता है {{0}जो सामान्य एमपीओ कनेक्टर्स के प्लास्टिक संस्करणों से अपग्रेड होता है। यह धातु तंत्र स्प्रिंग बल को केन्द्रित करता है और संभोग चक्रों के दौरान पिन को टूटने से बचाता है, इन कनेक्टरों को झेलने के लिए रेट किया गया है। उद्योग परीक्षण से पता चलता है कि धातु पिन क्लैंप उच्च कंपन वातावरण में प्लास्टिक विकल्पों की तुलना में विफलता दर को लगभग 60% कम कर देते हैं।

मानक ऑप्टिकल कनेक्टर कठोर फ़ेरूल -से{{1} फ़ेरूल संपर्क पर निर्भर करते हैं। एमटीपी सिस्टम फ्लोटिंग फेरूल तकनीक के साथ इससे भी आगे बढ़ते हैं जो बाहरी भार के कारण केबल असेंबली पर दबाव पड़ने पर भी भौतिक संपर्क बनाए रखता है।

फ्लोटिंग मैकेनिज्म एक स्प्रिंग-लोडेड फेरूल के माध्यम से काम करता है जो कनेक्टर हाउसिंग के अंदर एक सीमित सीमा के भीतर घूम सकता है। जब केबलों को खींचने वाले बल या आकस्मिक प्रभाव का अनुभव होता है, जो घने रैक वातावरण में आम है, तो फ्लोटिंग डिज़ाइन कनेक्टर हाउसिंग को स्थिति बदलने की अनुमति देता है, जबकि फेरूल एंड के चेहरे एक साथ दबाए रहते हैं। यह रुक-रुक कर होने वाली सिग्नल हानि को रोकता है जो पहले के एमपीओ कनेक्टर डिज़ाइनों को प्रभावित करती थी।

यूएस कॉनक द्वारा अनुभवजन्य अध्ययन ने इस लाभ को मात्रात्मक रूप से प्रदर्शित किया: फिक्स्ड - फेर्रूल कनेक्टर्स ने 2 न्यूटन तक के लोड के तहत सिग्नल में गिरावट देखी, जबकि फ्लोटिंग फेर्रू डिजाइन ने 8 न्यूटन लोड तक स्थिर ट्रांसमिशन बनाए रखा। डेटा सेंटर अनुप्रयोगों के लिए जहां एएमटीपी एमटीपी केबलभीड़-भाड़ वाले रास्तों से गुजर सकता है, यह लचीलापन मापनीय रूप से बेहतर अपटाइम में बदल जाता है।

एमटीपी कनेक्टर सिस्टम गाइड पिन उपस्थिति द्वारा परिभाषित बाइनरी लिंग प्रणाली का उपयोग करते हैं। पुरुष कनेक्टर्स में अण्डाकार युक्तियों के साथ दो सटीक निर्मित स्टेनलेस स्टील पिन होते हैं, जबकि महिला कनेक्टर्स में फेरूल में मशीनीकृत छेद होते हैं।

अण्डाकार पिन ज्यामिति एक महत्वपूर्ण इंजीनियरिंग शोधन का प्रतिनिधित्व करती है। आरंभिक एमपीओ डिज़ाइनों में चैम्फर्ड फ़्लैट-अंत पिनों का उपयोग किया जाता था जो बार-बार कनेक्शन के दौरान सूक्ष्म फ़ेरुल चिपिंग का कारण बनता था। प्रत्येक संभोग चक्र में मलबे के कण उत्पन्न होंगे, और 50-100 चक्रों के बाद, संचित लौह क्षति से सम्मिलन हानि 0.3 डीबी या उससे अधिक बढ़ सकती है।

अण्डाकार पिन स्नातक संपर्क के माध्यम से इसे हल करते हैं। गोल टिप ज्यामिति प्रभाव तनाव के बिना संरेखण का मार्गदर्शन करती है, टेलकोर्डिया स्थायित्व परीक्षण के अनुसार लगभग 75% तक घिसाव को कम करती है। यह परिचालन संदर्भों में मायने रखता है: एक कैसेट आधारित सिस्टम जिसे मासिक रीपैचिंग की आवश्यकता होती है, 12-18 महीनों के बाद प्रतिस्थापन की आवश्यकता के बजाय 3-4 वर्षों तक प्रदर्शन विनिर्देश बनाए रख सकता है।

एमटीपी प्रो सिस्टम में लिंग परिवर्तन क्षमता तैनाती लचीलापन जोड़ती है। इंस्टॉलर एमटीपी प्रो रूपांतरण उपकरण का उपयोग करके पुरुष को महिला कॉन्फ़िगरेशन में परिवर्तित कर सकते हैं जो कनेक्टर को अलग किए बिना पिन को हटाता या डालता है। यह फ़ील्ड{{2}परिवर्तनीय डिज़ाइन इन्वेंट्री आवश्यकताओं को कम कर देता है{{3}एक एकल केबल प्रकार अलग-अलग पुरुष और महिला वेरिएंट को स्टॉक करने के बजाय दोनों ध्रुवीय कॉन्फ़िगरेशन को पूरा करता है।

MTP Connector

एमटीपी कनेक्टर सिस्टम कनेक्टर हाउसिंग पर एक भौतिक कुंजी स्लॉट शामिल करता है जो फाइबर स्थिति अभिविन्यास निर्धारित करता है। यह कुंजी{{1}ऊपर या कुंजी{{2}नीचे स्थिति सीधे प्रभावित करती है कि कौन सा फाइबर स्ट्रैंड मेटिंग कनेक्टर में किस स्थिति से जुड़ता है।

समानांतर प्रकाशिकी अनुप्रयोगों में ध्रुवीयता को समझना महत्वपूर्ण हो जाता है। एक 40GBASE-SR4 ट्रांसीवर का उपयोग करते हुएएमटीपी एमपीओ कनेक्टरविशिष्ट फ़ाइबर स्थितियों पर डेटा की अपेक्षा करता है -स्थान 1, 4, 7, और 10 पर लेन संचारित करता है और 2, 5, 8, और 11 पर प्राप्त लेन के साथ। गलत ध्रुवता मार्ग स्थानान्तरण के लिए सिग्नल संचारित करते हैं, जिससे पूर्ण लिंक विफलता होती है।

उद्योग ने TIA-568 विनिर्देशों के तहत तीन ध्रुवीयता विधियों को मानकीकृत किया। टाइप ए कुंजी के साथ सीधे वायरिंग के माध्यम से {{4}कुंजी तक {{7}नीचे की ओर ओरिएंटेशन का उपयोग करता है, एक क्रॉसओवर कनेक्शन बनाता है जहां स्थिति 1 स्थिति 12 पर मैप करती है। टाइप बी कुंजी के साथ फ़्लिप ओरिएंटेशन को लागू करता है {{8}कुंजी तक {{12}ऊपर की व्यवस्था, स्थिति 1 से स्थिति 1 संरेखण को बनाए रखता है। टाइप सी डुप्लेक्स लेन के भीतर जोड़ी-वार फ़्लिपिंग लागू करता है।

हाइपरस्केल ऑपरेटरों के वास्तविक - विश्व परिनियोजन डेटा से पता चलता है कि प्रारंभिक इंस्टॉलेशन विफलताओं में से 23% के लिए ध्रुवता त्रुटियाँ जिम्मेदार हैंएमटीपी ब्रेकआउट केबलसिस्टम. रंग कोडित बूट इसे कम करने में मदद करते हैं: एक्वा विशिष्ट ध्रुवता प्रकार के साथ मल्टीमोड OM3/OM4 को इंगित करता है, जबकि पीला एकल मोड OS2 कनेक्शन को इंगित करता है। विज़ुअल फ़ॉल्ट लोकेटर उपकरण को चालू करने से पहले सही प्रकाश पथ को सत्यापित कर सकते हैं, उत्पादन नेटवर्क को प्रभावित करने से पहले कॉन्फ़िगरेशन गलतियों को पकड़ सकते हैं।

जब ऑप्टिकल सिग्नल एमटीपी फाइबर कनेक्टर में प्रवेश करते हैं, तो ट्रांसमिशन दक्षता एक साथ सभी फाइबर स्थितियों में भौतिक संपर्क प्राप्त करने पर निर्भर करती है। कनेक्टर इसे नियंत्रित स्प्रिंग बल के माध्यम से पूरा करता है -आम तौर पर पूरे फेरूल सरणी में वितरित 7-10 न्यूटन।

यह स्प्रिंग तंत्र अंडाकार विन्यास में फेरूल के पीछे बैठता है जो स्प्रिंग घटकों और फाइबर रिबन के बीच निकासी को अधिकतम करता है। शुरुआती डिज़ाइनों में स्प्रिंग्स को फ़ाइबर के करीब रखा गया था, जिससे प्रविष्टि के दौरान कभी-कभी रिबन को नुकसान होता था। पुन: डिज़ाइन की गई ज्यामिति 1.2 मिमी न्यूनतम निकासी बनाए रखती है, जिससे फ़ैक्टरी परीक्षण में फाइबर क्षति की घटनाओं को 0.1% से कम कर दिया जाता है।

प्रत्येक फ़ाइबर सिरे {{0}चेहरे को अल्ट्रा{{1}फ़िज़िकल कॉन्टैक्ट (यूपीसी) या एंगल्ड फिजिकल कॉन्टैक्ट (एपीसी) पॉलिशिंग प्राप्त होती है। यूपीसी पॉलिशिंग 8-डिग्री त्रिज्या के साथ एक मामूली गुंबद वक्रता बनाती है, जो 850 एनएम या 1300 एनएम तरंग दैर्ध्य पर काम करने वाले मल्टीमोड एमटीपी फाइबर कनेक्टर अनुप्रयोगों के लिए उपयुक्त है। यह ज्यामिति आम तौर पर -50dB से -55dB के रिटर्न लॉस विनिर्देशों को प्राप्त करती है।

एपीसी पॉलिशिंग में फ़ेरूल सिरे{{2}चेहरे पर एक 8{1}डिग्री का कोण काटा जाता है, जिसका उपयोग मुख्य रूप से सिंगल{4}मोड अनुप्रयोगों में किया जाता है। कोणीय सतह किसी भी लौटी हुई रोशनी को फाइबर कोर में वापस लाने के बजाय क्लैडिंग में निर्देशित करके वापस प्रतिबिंब को रोकती है। एपीसी कनेक्टर नियमित रूप से -60dB से -65dB रिटर्न लॉस मापते हैं, जो सुसंगत ट्रांसमिशन प्रौद्योगिकियों और एनालॉग वीडियो वितरण प्रणालियों के लिए आवश्यक है जहां बैक-रिफ्लेक्शन दृश्यमान सिग्नल गिरावट का कारण बनता है।

एमटीपी कनेक्टर प्रविष्टि हानि विनिर्देश निर्माता और कनेक्टर ग्रेड के अनुसार भिन्न होते हैं। मानक एमटीपी कनेक्टर 0.25डीबी के आसपास विशिष्ट मान के साथ 0.35डीबी अधिकतम प्रविष्टि हानि का लक्ष्य रखते हैं। एमटीपी एलीट घटक मानक ग्रेड के लिए ±0.5 माइक्रोमीटर बनाम ±0.8 माइक्रोमीटर के भीतर सख्त फेरूल ज्यामिति सहिष्णुता के माध्यम से 0.15 डीबी विशिष्ट प्रविष्टि हानि प्राप्त करते हैं।

ये प्रतीत होने वाले छोटे अंतर बहु-कनेक्टर लिंक में मिश्रित होते हैं। एक सामान्य डेटा सेंटर स्पाइन से {{3} लीफ आर्किटेक्चर में चार शामिल हो सकते हैंएमटीपी एडाप्टर100GBASE-SR4 ट्रांसीवर और उसके गंतव्य के बीच कनेक्शन। कुल 1.0dB प्रविष्टि हानि (4 × 0.25dB) वाले मानक कनेक्टर 3.0dB लिंक बजट का 33% उपभोग करते हैं, जबकि 0.6dB कुल कुल एलिट कनेक्टर केवल 20% का उपयोग करते हैं, फाइबर क्षीणन और भविष्य के नेटवर्क विस्तार के लिए मार्जिन को संरक्षित करते हैं।

सिग्नल गुणवत्ता में रिटर्न लॉस विनिर्देश समान रूप से मायने रखते हैं। 40G और 100G ईथरनेट के लिए IEEE 802.3 मानकों के लिए मल्टीमोड सिस्टम के लिए न्यूनतम रिटर्न हानि -20dB की आवश्यकता होती है। एमटीपी कनेक्टर लगातार इसे पार करते हैं, मल्टीमोड में -30dB से -40dB और एकल-मोड अनुप्रयोगों में -50dB से -60dB प्रदान करते हैं। उच्च रिटर्न हानि संख्याएं बेहतर प्रदर्शन का संकेत देती हैं-कम ऑप्टिकल पावर स्रोत की ओर वापस प्रतिबिंबित होती है।

2024 के बाजार विश्लेषण से पता चलता है कि वैश्विक एमटीपी फाइबर ऑप्टिक कनेक्टर बाजार 912.2 मिलियन डॉलर तक पहुंच गया है, 2031 तक 6.8% सीएजीआर से बढ़ने का अनुमान है क्योंकि डेटा सेंटर 400जी और 800जी गति के लिए बुनियादी ढांचे को अपग्रेड करते हैं। हाइपरस्केल डेटा सेंटर निर्माण और 5जी नेटवर्क बैकहॉल तैनाती द्वारा संचालित उत्तरी अमेरिका की बाजार हिस्सेदारी 40% है।

एमटीपी सिस्टम मानकीकृत कैसेट और पैनल बुनियादी ढांचे के माध्यम से अपने घनत्व लाभ प्राप्त करते हैं। एक विशिष्ट परिनियोजन उपकरण कक्षों के बीच स्थायी बैकबोन कनेक्शन के रूप में एमटीपी ट्रंक केबल का उपयोग करता है, जिसमें कैसेट मॉड्यूल एंडपॉइंट पर व्यक्तिगत फाइबर जोड़े को तोड़ते हैं।

दो डेटा हॉल को जोड़ने वाले 144-फाइबर बैकबोन पर विचार करें। पारंपरिक केबलिंग के लिए 72 डुप्लेक्स एलसी कनेक्शनों की आवश्यकता होगी जो पर्याप्त पैच पैनल रियल एस्टेट का उपभोग करेंगे। एक एमटीपी कार्यान्वयन दो 72{7}}फाइबर एमटीपी केबलों- का उपयोग करता है, जिनमें से प्रत्येक का व्यास मानक कैट6 केबल से छोटा होता है, जो कैसेट मॉड्यूल से जुड़ता है, जो उपकरण के सामने वाले हिस्से पर एलसी डुप्लेक्स पोर्ट पेश करता है।

यह आर्किटेक्चर समकक्ष एलसी बुनियादी ढांचे की तुलना में 6 गुना घनत्व सुधार प्रदान करता है। 48 एलसी पोर्ट को समायोजित करने वाला 1यू पैनल केवल 24 डुप्लेक्स कनेक्शन रखता है, जबकि 1यू एमटीपी कैसेट पैनल 144 एलसी पोर्ट (बारह एमटीपी से 12एलसी कैसेट) तक का समर्थन करता है। रिक्त स्थान के लिए प्रति वर्ग मीटर $2,000+ का भुगतान करने वाली सुविधाओं के लिए, रैक इकाई अर्थशास्त्र मायने रखता है: एमटीपी बुनियादी ढांचा पारंपरिक डिजाइनों की तुलना में आवश्यक रैक संख्या को 30-40% तक कम कर देता है।

प्री-टर्मिनेटेड फ़ैक्टरी केबलिंग से इंस्टॉलेशन शेड्यूल में तेजी आती है। 144 रेशों के फील्ड समापन के लिए सफाई, क्लीजिंग, पॉलिशिंग और परीक्षण के लिए लगभग 18{8}}24 घंटे के कुशल श्रम की आवश्यकता होती है। एमटीपी ट्रंक केबल की स्थापना 2 -3 घंटों में पूरी हो जाती है: केबल खींचें, कनेक्टर्स को एडेप्टर में प्लग करें, निरंतरता का परीक्षण करें। प्रमुख तैनाती से समय के अध्ययन से पता चलता है कि स्थापना समय में 75% की कमी आई है, जिससे नई सुविधाओं के लिए समय-दर-राजस्व तेज हो गया है।

एमटीपी कनेक्टर अंत {{0}फेस संदूषण अधिकांश फ़ील्ड प्रदर्शन समस्याओं का कारण बनता है। किसी भी फाइबर स्थिति पर 1-2 माइक्रोमीटर व्यास वाला एक एकल धूल कण सम्मिलन हानि को 0.5dB तक बढ़ा सकता है या उस चैनल पर पूर्ण सिग्नल विफलता का कारण बन सकता है।

उचित सफ़ाई तीन चरणों वाले प्रोटोकॉल का पालन करती है: निरीक्षण करना, साफ़ करना, पुनः निरीक्षण करना। 200{4}}400x आवर्धन वाले फाइबर निरीक्षण सूक्ष्मदर्शी सफाई से पहले और बाद में संदूषण की पहचान करते हैं। आईईसी 61300-3-35 के अनुसार एंड-फेस ग्रेडिंग स्वच्छता क्षेत्रों को वर्गीकृत करती है: फाइबर कोर बिल्कुल साफ होना चाहिए, जबकि क्लैडिंग क्षेत्र कोर सेंटर से 25-माइक्रोमीटर त्रिज्या के बाहर छोटे कणों को सहन करता है।

विशिष्ट एमटीपी सफ़ाई उपकरण बहु{{0}फाइबर सरणियों को एकल{{1}फाइबर कनेक्टर्स की तुलना में अलग ढंग से संबोधित करते हैं। पुश - प्रकार के क्लीनर यांत्रिक फैब्रिक रिबन का उपयोग करते हैं जो एक ही समय में सभी फाइबर स्थितियों के साथ सिंगल पास संपर्क बनाते हैं। एक {{6}क्लिक कैसेट क्लीनर की लागत प्रति सफाई चक्र $0.10-0.15 है, जबकि रिफिल करने योग्य तरल-आधारित सिस्टम के लिए इसकी कीमत $0.02 - 0.03 डॉलर है, जो उच्च मात्रा में तैनाती के लिए रिफिल करने योग्य सिस्टम को अधिक किफायती बनाता है।

दो केबलों को जोड़ने वाले एमटीपी एडॉप्टर को दोनों मेटिंग कनेक्टर और एडॉप्टर की आंतरिक संरेखण आस्तीन की सफाई की आवश्यकता होती है। मेटिंग के दौरान संदूषण कनेक्टर्स के बीच स्थानांतरित हो जाता है। बड़ी सुविधाओं पर रखरखाव टीमें ऐसी नीतियां स्थापित करती हैं जिनके लिए किसी भी कनेक्शन से पहले अंतिम सफाई की आवश्यकता होती है, जिससे आंतरायिक सिग्नल समस्याओं के लिए ट्रक रोल को लगभग 60% तक कम किया जा सकता है।

एमटीपी कनेक्टर सटीक यांत्रिक और ऑप्टिकल संरेखण के माध्यम से समानांतर ऑप्टिक्स ट्रांसीवर के साथ सीधे इंटरफ़ेस करते हैं। एक QSFP28 100GBASE-SR4 मॉड्यूल का आंतरिक ऑप्टिकल इंजन चार अन्य स्थानों पर संचारण करते समय चार विशिष्ट प्राप्त फाइबर पर प्रकाश की अपेक्षा करता है।

ट्रांसीवर का आंतरिक एमटीपी रिसेप्टेकल पुश{0}पुल लैचिंग का उपयोग करके केबल असेंबलियों के साथ जुड़ता है जिसके लिए 2-3 न्यूटन सम्मिलन बल की आवश्यकता होती है। अधिक {{6}प्रविष्टि या कोणीय सम्मिलन ट्रांसीवर के आंतरिक फेरूल या मोड़ फाइबर पिन को नुकसान पहुंचा सकता है, जिससे स्थायी मॉड्यूल क्षति $500 प्रति यूनिट से अधिक हो सकती है। उचित तकनीक में समानांतर संरेखण के साथ सीधे सम्मिलन और कनेक्शन को मजबूर करने के बजाय लैचिंग क्लिक को महसूस करना शामिल है।

सिग्नल तिरछा समानांतर ऑप्टिक्स में एक महत्वपूर्ण विशिष्टता का प्रतिनिधित्व करता है - सबसे तेज़ और सबसे धीमी फाइबर लेन के बीच समय का अंतर। IEEE मानक 100G अनुप्रयोगों के लिए ±100 पिकोसेकंड और 400G के लिए ±50 पिकोसेकंड तक सीमित करते हैं। एमटीपी केबल असेंबलियां विनिर्माण के दौरान नियंत्रित फाइबर लंबाई मिलान के माध्यम से इन लक्ष्यों को प्राप्त करती हैं, सभी फाइबर पथों को 12-फाइबर सरणियों में 2 मिमी लंबाई के अंतर के भीतर रखती हैं।

हाइपरस्केल ऑपरेटरों पर परीक्षण ने तिरछा प्रभाव की मात्रा निर्धारित की: 120ps तिरछा वाले सिस्टम ने समान फाइबर लंबाई और पावर बजट पर 40ps तिरछा कॉन्फ़िगरेशन की तुलना में 3.2x अधिक बिट त्रुटि दर दिखाई। 99.99% अपटाइम की आवश्यकता वाले एआई/एमएल वर्कलोड के लिए, गारंटीकृत स्क्यू विनिर्देशों के साथ प्रीमियम एमटीपी केबलों में निवेश करने से नेटवर्क प्रेरित एप्लिकेशन त्रुटियां कम हो जाती हैं।

MTP Connector

एमटीपी ब्रेकआउट केबल फैनआउट कॉन्फ़िगरेशन के माध्यम से आधुनिक 40जी/100जी सिस्टम के साथ ब्रिज लीगेसी 10जी/25जी बुनियादी ढांचे को डिजाइन करता है। एक छोर एक में समाप्त होता हैएमटीपी फाइबर कनेक्टरजबकि विपरीत छोर 6, 8, या 12 व्यक्तिगत डुप्लेक्स एलसी कनेक्टर में अलग हो जाता है।

ब्रेकआउट असेंबली के लिए आंतरिक, 12-फाइबर रिबन सरणी के अंत में एमटीपी रिक्ति बनाए रखता है जबकि व्यक्तिगत फाइबर 6.25 मिमी या 10.5 मिमी रिक्ति के साथ एलसी कनेक्टर स्थिति तक जाते हैं। यह संक्रमण एक सुरक्षात्मक फरकेशन बूट के भीतर होता है जो तनाव से राहत प्रदान करता है जहां रिबन व्यक्तिगत 900-माइक्रोमीटर बफर ट्यूबों में परिवर्तित हो जाता है।

ब्रेकआउट कॉन्फ़िगरेशन में ध्रुवीयता प्रबंधन अधिक जटिल हो जाता है। ए टाइप - बी सीधे {{2} कुंजी के साथ ब्रेकआउट के माध्यम से {{3} ऊपर एमटीपी और अनुक्रमिक एलसी नंबरिंग स्थिति 1 से एलसी - 1, स्थिति 2 से एलसी -2, आदि को बनाए रखता है। टाइप-ए क्रॉसओवर ब्रेकआउट स्विच ट्रांसीवर पोर्ट अपेक्षाओं के साथ संरेखित करने के लिए फ्लिप स्थिति मैपिंग करता है।

वास्तविक परिनियोजन से पता चलता है कि ब्रेकआउट केबल वृद्धिशील माइग्रेशन रणनीतियों को सक्षम करते हैं। देशी एमटीपी पोर्ट वाला एक स्पाइन स्विच, फोर्कलिफ्ट अपग्रेड से बचते हुए, एलसी इंटरफेस का उपयोग करके पुराने लीफ स्विच से कनेक्ट हो सकता है। एक दूरसंचार प्रदाता ने कार्यशील 10G उपकरण को बदलने के बजाय लीफ लेयर आधुनिकीकरण के लिए MTP{4}}LC ब्रेकआउट का उपयोग करके 18 महीनों में $2.3M की बचत का दस्तावेजीकरण किया।

एमटीपी कनेक्टर सिस्टम -40 डिग्री से +75 डिग्री तक के औद्योगिक तापमान रेंज में काम करते हैं, हालांकि प्रदर्शन विनिर्देश आमतौर पर 0 डिग्री से +50 डिग्री क्षेत्रों पर लागू होते हैं। अत्यधिक तापमान सामी सामग्री और फाइबर कोर के थर्मल विस्तार के माध्यम से सम्मिलन हानि को प्रभावित करता है।

टेल्कॉर्डिया जीआर-326 प्रति तापमान साइक्लिंग परीक्षण कनेक्टर्स को बार-बार -40 डिग्री से +75 डिग्री के बदलावों के लिए 200+ चक्रों में दर्शाता है। गुणवत्ता वाले एमटीपी घटक चरम तापमान पर सम्मिलन हानि भिन्नता को 0.1 डीबी से नीचे बनाए रखते हैं, जबकि सामान्य एमपीओ विकल्प कभी-कभी बाहरी कैबिनेट अनुप्रयोगों में लिंक मार्जिन को प्रभावित करने वाले 0.3-0.5 डीबी भिन्नता दिखाते हैं।

मोबाइल प्लेटफ़ॉर्म और औद्योगिक वातावरण के लिए कंपन प्रतिरोध मायने रखता है। सैन्य विशिष्टताएँ MIL-STD-810 वाहन परिवहन और संचालन का अनुकरण करने वाली कंपन प्रोफ़ाइल को परिभाषित करती हैं। धातु पिन क्लैंप और उचित तनाव राहत के साथ एमटीपी कनेक्टर 5जी कंपन स्थितियों (0.5जी त्वरण पर 5-500 हर्ट्ज) के तहत कनेक्टिविटी बनाए रखते हैं, जबकि प्लास्टिक पिन डिजाइन समकक्ष परिस्थितियों में लगभग 300 संभोग चक्रों में विफल हो जाते हैं।

नमी का संपर्क सामी सामग्रियों में नमी अवशोषण के माध्यम से एक और विफलता तंत्र बनाता है। 85% सापेक्ष आर्द्रता से ऊपर विस्तारित एक्सपोज़र 0.05-0.15dB सम्मिलन हानि में वृद्धि का कारण बन सकता है क्योंकि नमी फेरूल ज्यामिति को थोड़ा बदल देती है। पर्यावरणीय बूटों के साथ सीलबंद एमटीपी केबल असेंबली बाहरी प्रतिष्ठानों और औद्योगिक सेटिंग्स में नमी के प्रवेश को रोकती हैं जहां एचवीएसी सिस्टम कम सटीक आर्द्रता नियंत्रण बनाए रखते हैं।

एमटीपी कनेक्टर मूल्य निर्धारण बहु--फाइबर संरेखण के लिए आवश्यक इंजीनियरिंग परिशुद्धता को दर्शाता है। 12-फाइबर एमटीपी ट्रंक केबल की लागत फाइबर प्रकार और कनेक्टर ग्रेड के आधार पर लगभग $80-150 प्रति छोर है, जबकि प्रति एलसी डुप्लेक्स कनेक्टर $6-10 है। एमटीपी बुनियादी ढांचे के लिए प्रारंभिक पूंजीगत व्यय अधिक होता है।

हालाँकि, स्वामित्व गणना की कुल लागत उच्च -घनत्व वाले वातावरण में एमटीपी सिस्टम के पक्ष में है। केबल स्थापना लागत का 60% 70% श्रम का प्रतिनिधित्व करता है, और एमटीपी का कम स्थापना समय पर्याप्त बचत उत्पन्न करता है। 2,000-फाइबर के परिनियोजन में पारंपरिक तरीकों का उपयोग करके श्रम में लगभग $45,000 का खर्च आता है, जबकि प्री-टर्मिनेटेड एमटीपी सिस्टम का उपयोग करके $12,000 खर्च होता है - $33,000 की बचत जो पहली स्थापना में एमटीपी प्रीमियम के लिए भुगतान करती है।

अंतरिक्ष दक्षता रियल एस्टेट बचत में तब्दील हो जाती है। $2,000 प्रति वर्ग मीटर डेटा सेंटर लागत पर, एमटीपी समेकन के माध्यम से रैक संख्या को 10 इकाइयों तक कम करने से वार्षिक स्थान लागत में $60,000+ की बचत होती है (प्रति रैक 0.5 वर्ग मीटर मानते हुए)। 10-वर्षीय सुविधा जीवनकाल में, स्थान की बचत ही एमटीपी प्रवासन को उचित ठहराती है।

एमटीपी बुनियादी ढांचे के साथ रखरखाव लागत कम हो जाती है। प्री-{1}टर्मिनेटेड केबल फील्ड टर्मिनेशन गुणवत्ता भिन्नताओं को खत्म करते हैं {{2}फ़ैक्टरी {{3}टर्मिनेटेड असेंबली टेस्ट 0.1% विफलता दर पर होते हैं, जबकि फील्ड टर्मिनेशन के लिए पुन: काम की आवश्यकता होती है, जो 2{6}}5% होती है। उद्योग अध्ययनों के अनुसार ट्रक रोल में कमी और तेजी से समस्या निवारण से परिचालन खर्च में अनुमानित 25-35% की कमी आई है।

अगली पीढ़ी की MTP तकनीक 16-फाइबर और 32-फाइबर कनेक्टर वेरिएंट के माध्यम से 800G और 1.6T ईथरनेट अनुप्रयोगों को लक्षित करती है। एमटीपी-16 कनेक्टर 2x8 फाइबर व्यवस्था का समर्थन करते हुए समान हाउसिंग फ़ुटप्रिंट बनाए रखता है, जो 50G PAM4 मॉड्यूलेशन के 8 फाइबर लेन का उपयोग करके 400G कनेक्शन या 100G सिग्नलिंग के 8 लेन का उपयोग करके 800G कनेक्शन को सक्षम बनाता है।

उच्च गति पर सिग्नल अखंडता आवश्यकताएँ कड़ी हो जाती हैं। रिटर्न लॉस विनिर्देश संभवतः वर्तमान -50dB मल्टीमोड मानकों से बढ़कर 800G अनुप्रयोगों के लिए -55dB हो जाएंगे क्योंकि मॉड्यूलेशन प्रारूप प्रतिबिंब शोर के प्रति अधिक संवेदनशील हो जाते हैं। अगली पीढ़ी के एलीट-ग्रेड घटकों के लिए विनिर्माण सहनशीलता को ±0.5 माइक्रोमीटर से ±0.3 माइक्रोमीटर स्थिति सटीकता में सुधार करने की आवश्यकता हो सकती है।

सिलिकॉन फोटोनिक्स एकीकरण एक अन्य विकास पथ का प्रतिनिधित्व करता है। फोटोनिक इंजनों को सीधे स्विच सिलिकॉन पर रखने वाले पैकेज्ड ऑप्टिक्स को फोटोनिक एकीकृत सर्किट ज्यामिति से मेल खाने के लिए उप-मिलीमीटर पिच और संभावित रूप से अलग-अलग पिन कॉन्फ़िगरेशन के साथ नए एमटीपी कनेक्टर वेरिएंट की आवश्यकता होगी। शुरुआती प्रदर्शनों में 64{7}फाइबर एमटीपी-शैली इंटरफेस के साथ सह-{5}}पैकेज्ड ऑप्टिक्स का उपयोग करके 51.2T स्विचिंग क्षमता दिखाई गई।

स्वचालित फाइबर अवसंरचना प्रबंधन प्रणालियाँ तेजी से एम्बेडेड पहचान टैग के साथ एमटीपी कनेक्शन को शामिल कर रही हैं। स्मार्ट कैसेट प्रबंधन प्रोटोकॉल के माध्यम से कनेक्शन टोपोलॉजी और लिंक गुणवत्ता मेट्रिक्स की रिपोर्ट करते हैं, जिससे वास्तविक समय में बुनियादी ढांचे की दृश्यता सक्षम होती है। भौतिक और डिजिटल बुनियादी ढांचे का यह अभिसरण ऑपरेटरों को जटिल ध्रुवता प्रबंधन और पोर्ट असाइनमेंट को बनाए रखने में मदद करता है जिनकी एमटीपी उच्च घनत्व प्रणालियों को आवश्यकता होती है।

MTP Connector

एमटीपी यूएस कॉनक द्वारा निर्मित जेनेरिक एमपीओ मल्टी{0}}फाइबर कनेक्टर डिज़ाइन का स्वामित्व संवर्द्धन है। जबकि दोनों समान फॉर्म फैक्टर और एमटी फेरूल तकनीक का उपयोग करते हैं, एमटीपी में बेहतर भार सहनशीलता के लिए फ्लोटिंग फेरूल, घिसाव को कम करने वाले अण्डाकार स्टेनलेस स्टील गाइड पिन, प्लास्टिक के बजाय मेटल पिन क्लैंप और फील्ड री-वर्किंग के लिए हटाने योग्य आवास सहित पेटेंट सुधार शामिल हैं। सभी एमटीपी कनेक्टर एमपीओ मानकों का अनुपालन करते हैं और एमपीओ कनेक्टर के साथ मिलते-जुलते हैं, लेकिन सभी एमपीओ कनेक्टर एमटीपी प्रदर्शन विनिर्देशों को प्राप्त नहीं करते हैं।

ध्रुवता प्रकार आपके नेटवर्क आर्किटेक्चर और ट्रांसीवर कॉन्फ़िगरेशन पर निर्भर करता है। टाइप ए पोलरिटी सीधे फाइबर मैपिंग के माध्यम से कुंजी के साथ सीधे {{2} ऊपर से कुंजी तक {{3} नीचे की ओर ओरिएंटेशन का उपयोग करती है, जिससे एक फ्लिप तैयार होता है जो डुप्लेक्स ट्रांसीवर कॉन्फ़िगरेशन के अनुरूप होता है। टाइप बी फ़्लिप फाइबर स्थिति के साथ कुंजी को कुंजी तक बनाए रखता है, आमतौर पर ट्रंक केबल अनुप्रयोगों में उपयोग किया जाता है। टाइप सी विशिष्ट समानांतर प्रकाशिकी आवश्यकताओं के लिए जोड़ीवार फ़्लिपिंग को लागू करता है। ट्रांसीवर दस्तावेज़ की जांच करें और पूरे लिंक में लगातार ध्रुवीयता का उपयोग करें-ध्रुवीयता प्रकारों को मिलाने से सिग्नल पथ बेमेल हो जाता है जो लिंक संचालन को रोकता है।

हां, एमटीपी कनेक्टर सिस्टम उपयुक्त एंड{1}फेस पॉलिशिंग के साथ सिंगल{0}मोड और मल्टीमोड फाइबर अनुप्रयोगों दोनों का समर्थन करते हैं। मल्टीमोड सिस्टम आमतौर पर लगभग -50dB के रिटर्न लॉस के साथ यूपीसी पॉलिशिंग का उपयोग करते हैं, जो 850एनएम और 1300एनएम ट्रांसमिशन के लिए उपयुक्त है। एकल -मोड अनुप्रयोगों के लिए 1310एनएम और 1550एनएम जैसी तरंग दैर्ध्य के लिए आवश्यक -60डीबी रिटर्न हानि प्राप्त करने के लिए 8{17}}डिग्री के कोण पर एपीसी पॉलिशिंग की आवश्यकता होती है। केबल असेंबली फाइबर प्रकार-ओएम3/ओएम4 मल्टीमोड या ओएस2 सिंगल-मोड निर्दिष्ट करती हैं और आप मोड रूपांतरण उपकरण के बिना एक लिंक के भीतर मोड को मिश्रित नहीं कर सकते हैं।

सामान्य कारणों में शामिल हैं धूल या तेल से अंतिम चेहरे का संदूषण, अनुचित संचालन से फेरूल या फाइबर सिरों को शारीरिक क्षति, गलत संरेखित गाइड पिन या क्षतिग्रस्त पिन छेद, गलत ध्रुवता पैदा करने वाली कोई रोशनी की स्थिति नहीं जो अनंत हानि के रूप में दिखाई देती है, और विशिष्ट फेरूल ज्यामिति के बिना खराब गुणवत्ता वाले कनेक्टर। क्षेत्र सम्मिलन हानि की लगभग 80% समस्याओं का कारण संदूषण है। हमेशा संभोग से पहले दोनों कनेक्टर्स और एडेप्टर को साफ करें, सफाई की पुष्टि करने के लिए फाइबर माइक्रोस्कोप से निरीक्षण करें, और कनेक्टर्स को फेर्रूले सिरे को छूने के बजाय आवास द्वारा संभालें।

एमटीपी कनेक्टर तकनीक मौजूदा बुनियादी ढांचे के साथ पिछड़े संगतता को बनाए रखते हुए डेटा सेंटर के विकास को अपनाना जारी रखती है। यांत्रिक परिशुद्धता, क्षेत्र सेवाक्षमता और घनत्व लाभ का संयोजन इन प्रणालियों को 400G गति से आगे के नेटवर्क के लिए मौलिक निर्माण खंड के रूप में स्थापित करता है। फेरूल ज्यामिति, पिन यांत्रिकी, ध्रुवता प्रबंधन और उचित रखरखाव प्रथाओं के बीच संबंधों को समझने से नेटवर्क टीमों को अपने एमटीपी बुनियादी ढांचे के निवेश से अधिकतम मूल्य निकालने में मदद मिलती है। चाहे आप ग्रीनफील्ड डेटा सेंटर डिजाइन कर रहे हों या मौजूदा सुविधाओं को क्रमिक रूप से अपग्रेड कर रहे हों, एमटीपी सिस्टम फाइबर घनत्व चुनौतियों के प्रबंधन के लिए सिद्ध दृष्टिकोण प्रदान करते हैं जो उच्च बैंडविड्थ की मांग अनिवार्य रूप से पैदा होती है।
