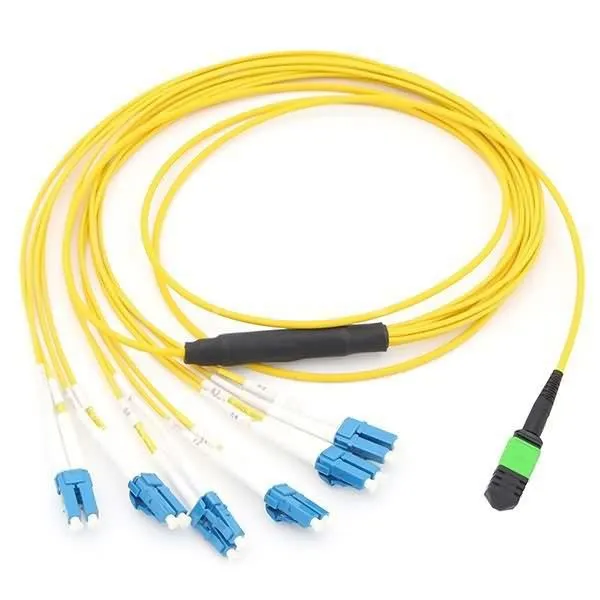

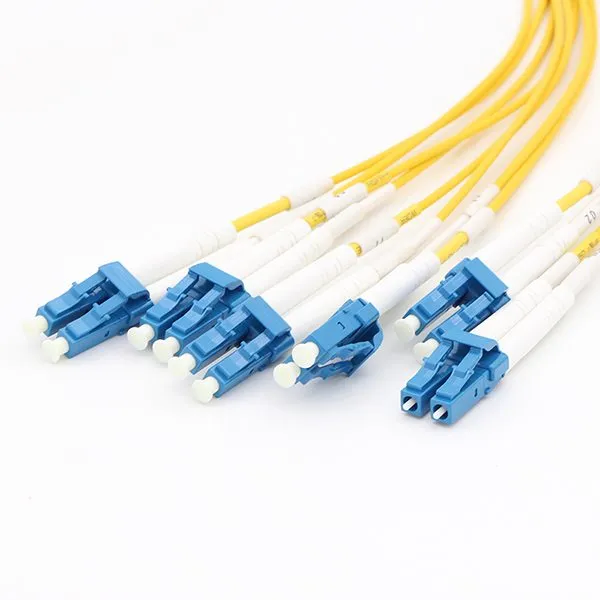

हमारे फैक्टरी के साथ 12 फाइबर एमटीपी एपीसी एलसी सिंगल मैंड फैनआउट ब्रेकआउट फाइबर ऑप्टिक केबल असेंबल खरीदने के लिए आपका स्वागत है। चीन में अग्रणी निर्माताओं और आपूर्तिकर्ताओं में से एक के रूप में, हम अनुकूलित आदेशों का भी स्वागत करते हैं। अब हमारे साथ मूल्य और उद्धरण का परामर्श करें
● तकनीकी जानकारी:
एमटीपी-एलसी केबल मोड़-असंवेदनशील हैं और एक छोर पर एमटीपी ® कनेक्टर के साथ समाप्त हो चुके हैं, दूसरे छोर पर 6 एलसी कनेक्टर-डुप्लेक्स या यूनिबूट-को तोड़कर। यूनिबूट पैच कॉर्ड, केबल की मात्रा में 50% की बचत की सुविधा देता है, जिससे आसानी से रखरखाव और परिचालन की अनुमति मिलती है। पोलरिटी को साइट पर उलट किया जा सकता है, जो बढ़ाया लचीलापन और संचालन प्रदान करता है। एलओसी फैन आउट केबल्स के लिए एफओसीसी के एमटीपी ® फाइबर ऑप्टिक उपकरण को एमटीपीए ट्रंक केबल्स से कनेक्ट करने का एक लचीला तरीका प्रदान करता है। विधानसभा उच्च प्रदर्शन और दीर्घायु की पेशकश करने वाले यूएस सीनेक से श्रेष्ठ एमटीपीईई एलीट कनेक्टर (बिना पिनट्स) का उपयोग करती है। केबल के बाहर प्रत्येक प्रशंसक केबल को मिनी ब्रेक आउट केबल से बनाया गया है ताकि फाइबर विधानसभा में एक टुकड़ा हो। 12 कोर और एमटीपी ® से अधिक के केबल के प्रशंसकों के लिए 9 00 ओम खंड पर प्रस्तुत किया गया है और एलसी कनेक्टर्स को बाहर निकाला गया है और कनेक्टिविटी का प्रबंधन करने के लिए चौंका दिया गया है। आदेश देने पर ग्राहक द्वारा समग्र लंबाई निर्दिष्ट की जाती है।
● विशेषताएं:
► एमटीपी एलिट® कनेक्टर;
► 12, 24, 72, 96 और 144 कोर केबल असेंबलियों उपलब्ध;
► एलएसओएच केबल जैकेट
● अनुप्रयोग:
► ओएम 3, ओएम 4 और ओएस 2 श्रेणियाँ उपलब्ध हैं;
► कस्टम लंबाई;
► मानक के रूप में एपीसी एकल मोड कनेक्टर;
► स्टोरेज एरिया नेटवर्क (सैन);
► डेटा केंद्र;
► संचार कक्ष

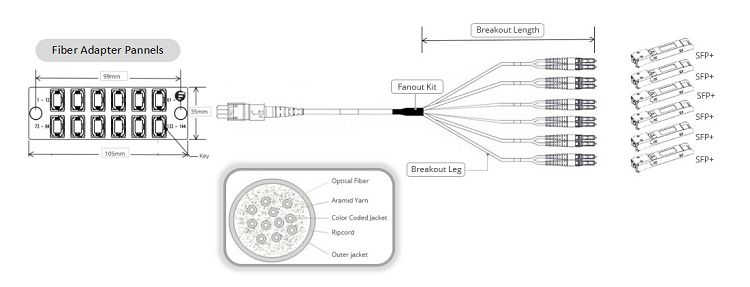

● तकनीकी आरेखण:
● निर्दिष्टीकरण और आयाम:
मॉडल और पैरामीटर | बहु मोड कम नुकसान | एकल मोड कम नुकसान |
मैक्स। निविष्टी की हानि | 0.1 डीबी - एलसी | |
हारकर लौटा | > -35 डीबी | > -60 डीबी (8 डिग्री कोण पोलिश) |
हानि भिन्नता (स्थायित्व) | ≤ 0.2 डीबी 500 चक्र (प्रति ईआईए -455-21 ए) | ≤ 0.3 डीबी 500 चक्र (प्रति ईआईए -455-21 ए) |
फाइबर क्षीणन | <3 डीबी="" किमी="" @="" 850=""> | <0.35 डीबी="" किमी="" @="" 1310/1550=""> |
केबल बाहरी व्यास | एमटीपी केबल: 3 मिमी | |
झुकने त्रिज्या की सीमा | एमटीपी केबल: 15 मिमी | |
परिचालन तापमान | 0 ℃ ~ + 70 ℃ | |
केबल प्रतिधारण | 100N | |
एलसी कनेक्टर प्रतिधारण | 60N | |
एमटीपी ® संबंधक प्रतिधारण | 45N | |
केबल क्रश प्रतिरोध | 45 एन / सेमी | |
● एमटीपी ® कनेक्टर्स का मूल विभाजन:
प्रकार और रंग | निवेशन | ऑप्टिकल | ऑपरेटिंग |
सिंगल-मोड एमटीपी ® एलिट® कनेक्टर | 0.10 डीबी सामान्य (सभी फाइबर) 0.35 डीबी अधिकतम (एकल फाइबर) 1 | > 60 डीबी (8 डिग्री कोण पॉलिश) 2 | -40 ℃ से 75 ℃ |
एकल मोड एमटीपी ® मानक कनेक्टर | 0.25 डीबी सामान्य (सभी फाइबर) 0.75 डीबी अधिकतम (एकल फाइबर) 1 | > 60 डीबी (8 डिग्री कोण पॉलिश) 2 | -40 ℃ से 75 ℃ |
मल्टीमोड एमटीपी ® मानक कनेक्टर | 0.25 डीबी सामान्य (सभी फाइबर) 0.75 डीबी अधिकतम (एकल फाइबर) 1,3 | > 20 डीबी (0 डिग्री फ्लैट पॉलिश) 2,3 | -40 ℃ से 75 ℃ |
आईईसी 61300-3-4 के अनुसार 1 आईएल टेस्ट; | |||
● अधिक एमटीपी / एमपीओ फैनआउट परिवार:
● विशिष्ट अनुप्रयोग और तार का नक्शा:
● भुगतान और शिपिंग शर्तें:
► 7 में वितरण - 15 व्यावसायिक दिन;
► न्यूनतम आदेश मात्रा: अनुरोध पर 1 टुकड़ा MOQ;
► भुगतान की शर्तें: एल / सी, डी / ए, डी / पी, टी / टी, वेस्टर्न यूनियन, मनी ग्राम;
► आपूर्ति की क्षमता: प्रति माह 5000 टुकड़े
● आदेश जानकारी:
► उदाहरण 1:
एफएसएफ 1 2 जीएफ 9यूयू0 01 50 00 05 0 एल
12 फाइबर, ओएम 4, महिला एलटी पायदानों में 12 एलसी के पैर 6 एलसी ड्यूप्लेक्स कनेक्टरों में जोड़े गए, यूपीसी पॉलिश किए गए, 1.5 एम कुल लंबाई, एमटीपी पक्ष पर शून्य फैनआउट, एलसी तरफ 50 सेंटीमीटर फैनआउट, डायरेक्ट पॉलिरिटी।
► उदाहरण 2:
FSF1 2GFUUU001 50 00 05 0 एल
12 फाइबर, ओएम 4, महिला एलटीपी 6 एलसी यूनिबूट पैर (12 फाइबर, 6 एलसी डुप्लेक्स कनेक्टर्स), यूपीसी पॉलिश, 1.5 एम कुल लंबाई, एमटीपी पक्ष पर शून्य फैनआउट, एलसी तरफ 50 सेमी फ़ैंटेफ़, डायरेक्ट पॉलिरिटी।
फाइबर गणना | 12 फाइबर |
फाइबर प्रकार | एस एम जी 657 ए 2 बीआई; ओम 3 बीआई; ओम 4 बीआई |
कनेक्टर प्रकार साइड 1 | एमटीपी ® वारी; एमटीपी ® पुरूष |
कनेक्टर प्रकार साइड 2 | एमटीपी ® महिला; एमटीपी ® पुरुष; एलसी युनिबूट; एलसी डुप्लेक्स |
पोलिश टाइप साइड 1 | UPC; एपीसी |
पोलिश टाइप साइड 2 | UPC; एपीसी |
तार की लम्बाई | XXX.X [मी] |
फैनआउट साइड 1 | XXX [सेमी] |
फैनआउट साइड 2 | XXX [सेमी] |
विचारों में भिन्नता | प्रत्यक्ष (कम नुकसान); पार (कम नुकसान) |
