फाइबर ऑप्टिक स्प्लिटर का परिचय

फाइबर ऑप्टिक स्प्लिटर, जिसे फाइबर कपलर के रूप में जाना जाता है, एक विशेष फाइबर ऑप्टिक डिवाइस है जिसमें एक निश्चित अनुपात में ऑप्टिकल सिग्नल को दो या अधिक आउटपुट फाइबर में वितरित करने के लिए एक या अधिक इनपुट फाइबर हैं। यह ऑप्टिकल फाइबर लिंक में सबसे महत्वपूर्ण निष्क्रिय उपकरणों में से एक है, विशेष रूप से एक निष्क्रिय ऑप्टिकल नेटवर्क (EPON, GPON, BPON, FTTx, आदि) के लिए लागू है, एमडीएफ (मुख्य वितरण फ्रेम) और टर्मिनल उपकरण को जोड़ने के लिए और ऑप्टिकल सिग्नल की शाखाओं में बंटी को प्राप्त करने के लिए । यह पेपर अपनी विशेषताओं और सामान्य प्रकारों से फाइबर ऑप्टिक स्प्लिटर का परिचय देगा।

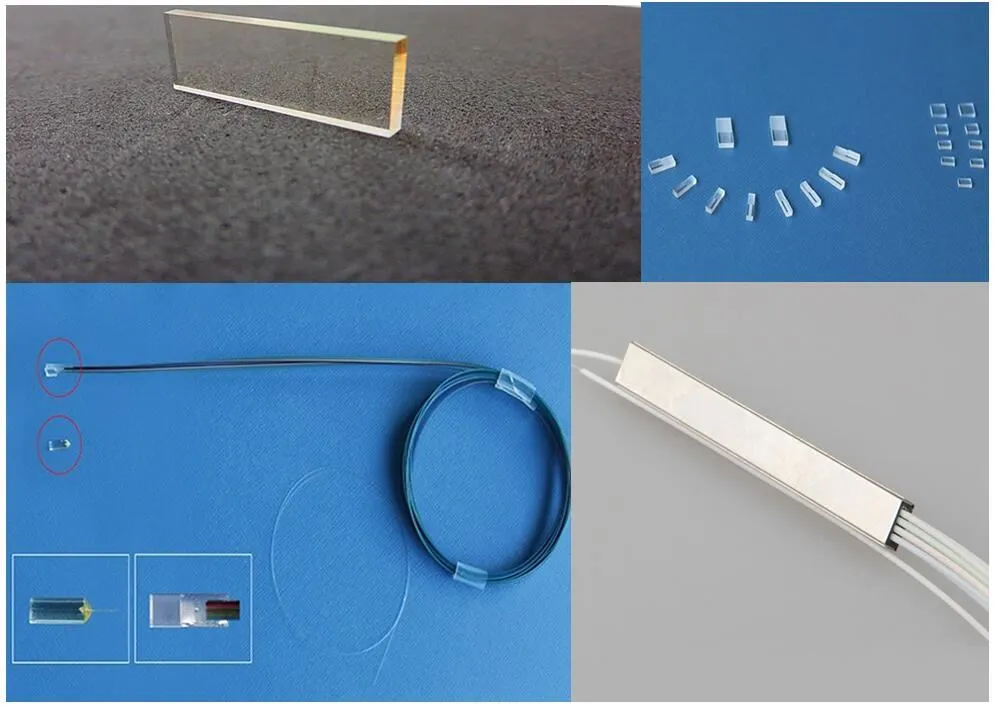

फाइबर ऑप्टिक स्प्लिटर न्यूनतम नुकसान के साथ प्रकाश को विभाजित या संयोजित करने के लिए शैलियों और आकारों की एक विस्तृत श्रृंखला में आता है। सभी स्प्लिटर एक बहुत ही सरल मालिकाना प्रक्रिया में निर्मित होते हैं जो विश्वसनीय, कम लागत वाले उपकरणों का उत्पादन करते हैं। उनके फाइबर लंबाई और/या किसी भी प्रकार के समाप्ति के साथ वैकल्पिक हैं । अधिकांश स्प्लिटर 900μm ढीले ट्यूब और 250μm नंगे फाइबर में उपलब्ध हैं। 1 × 2 और 2 × 2 कपलर विभाजन को कवर करने के लिए एक सुरक्षात्मक धातु आस्तीन के साथ मानक आते हैं। बंटवारे के घटकों की रक्षा के लिए उच्च उत्पादन गिनती एक बॉक्स के साथ बनाई जाती है।

फाइबर ऑप्टिक स्प्लिटर सिंगलमोड और मल्टीमोड फाइबर मोड में आता है। फाइबर ऑप्टिक स्प्लिटर्स पर स्थापित विशिष्ट कनेक्टर एफसी या एससी प्रकार हैं, लेकिन कई कपलर एलसी, एलसी/एपीसी, एससी, एससी/एपीसी, एफसी/ एपीसी और एसटी के अनुरूप भी हैं। क्योंकि स्प्लिटर एक निष्क्रिय डिवाइस है, यह ईएमआई (इलेक्ट्रोमैग्नेटिक इंटरसेंट) से प्रतिरक्षा है, कोई विद्युत शक्ति की खपत नहीं करता है और सिस्टम डिजाइन में शोर नहीं जोड़ता है। इसका निष्क्रिय डिजाइन द्वि-दिशात्मक और परिचालन रूप से तरंगदैर्ध्य से स्वतंत्र है, जो केवल पीएमएमए (पॉली (मिथाइल मिर्थिओलेट)) फाइबर कोर के भौतिक गुणों से विवश है।

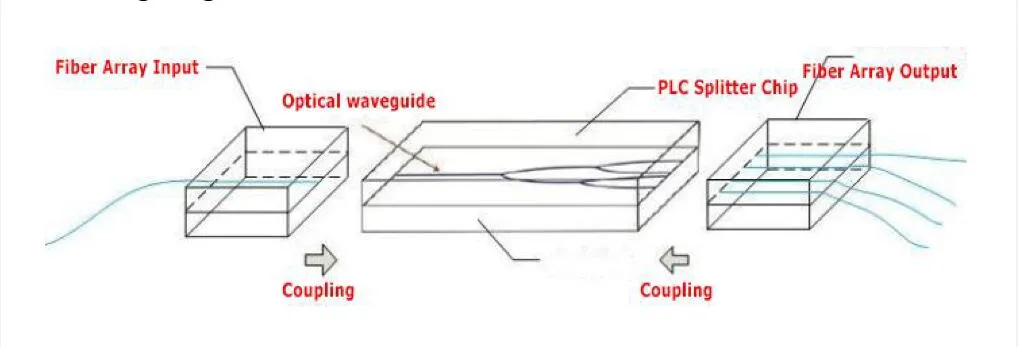

स्प्लिटर बनाने के लिए उपयोग की जाने वाली तकनीक के अनुसार, दो सामान्य प्रकार के ऑप्टिकल स्प्लिटर हैं: एफबीटी स्प्लिटर और पीएलसी स्प्लिटर। प्रत्येक प्रकार के फायदे और नुकसान दोनों होते हैं जब उन्हें निष्क्रिय ऑप्टिकल नेटवर्क में तैनात किया जाता है।

एफबीटी स्प्लिटर्स को एक-से-एक फ्यूजन स्प्लिस के समान गर्मी स्रोत के साथ जोड़ा जाता है। फाइबर एक विशिष्ट स्थान और लंबाई बनाने के लिए एक समूह में गठबंधन कर रहे हैं। गर्मी गठबंधन फाइबर के लिए लागू किया जाता है, जबकि फाइबर ध्रुवीकरण पर निर्भर नुकसान (पीडीएल), विभाजन राशन और प्रविष्टि हानि (आईएल) के लिए निगरानी कर रहे हैं । एक बार वांछित मापदंडों सभी फाइबर पर पूरा किया गया है, संलयन प्रक्रिया बंद हो जाता है।

एफबीटी स्प्लिटर अच्छी तरह से जाना जाता है और उत्पादन करने में आसान है, इस प्रकार उत्पादन की लागत को कम करना। वे वास्तविक समय की निगरानी की जरूरतों के अनुसार, या तो सममित या गैर-सममित असमान अनुपात को विभाजित कर सकते हैं। इसके अलावा एफबीटी स्प्लिटर्स तीन अलग-अलग ऑपरेटिंग बैंड जैसे 850 एनएम, 1310 एनएम और 1550 एनएम पर काम कर सकते हैं। इन लाभों के कारण, इन स्प्लिटर्स को निष्क्रिय नेटवर्क में व्यापक रूप से तैनात किया जाता है, खासकर उदाहरणों के लिए जहां विभाजन विन्यास छोटा है (1 × 2, 1 × 4, आदि)।

हालांकि, एफबीटी स्प्लिटर गुणवत्ता विभाजन की संख्या में सीमित हैं जिन्हें एक ही उदाहरण में प्राप्त किया जा सकता है, इसलिए जब एक बड़े विभाजन विन्यास की आवश्यकता होती है तो कई को एक साथ कटा हुआ होना चाहिए। इसके अलावा, इसकी खराब एकरूपता एक समान स्पेक्ट्रोस्कोपिक सुनिश्चित नहीं कर सकती है और तापमान में भिन्नता के साथ प्रविष्टि हानि बहुत बदल ती है।
